現狀與問題：

現在的消防中隊在現場指揮中普遍使用對講機溝通聯絡，現場和指揮中心通常使用大功率電臺聯系，某些消防隊伍還裝備了音視頻指揮終端。

在一些大的救災場所通常除消防部門外，還會有公安、衛生、電力等部門，這就需要每個部門都要兼顧其他部門的協調工作。如果頻繁轉換對講機頻道是不現實的，有的單位的無線電對講還不在同一個頻率范圍、或者不是同一個制式。如350M頻段、800M頻段、對空通信頻段等等。有時領導也要通過GSM手機、固話了解指揮現場工作。

需求：

需要為消防現場指揮人員配備多個無線集群電臺，尤其是不同頻段、不同制式的集群電臺，并通過一臺調度機將這些電臺鏈接在一起，并通過調度臺的操作實現對各個電臺的監聽、指揮、合并集群等�？紤]現場的復雜性，現場有通信車的可以配置觸摸屏調度臺、音視頻調度等，無調度車的可以配置鍵盤調度臺等簡易調度工具。

調度機上還可以配置GSM/CDMA電話卡、或4G通信卡，保持與外界的通信聯絡。

還可以安裝語音記錄設備，將整個現場語音記錄下來。

完善的調度系統還能將視頻信號進行綁定，做到語音和數據配合。還可以和地理位置信息同步，可以同時顯示被調度對象的位置信息。

應用系統：

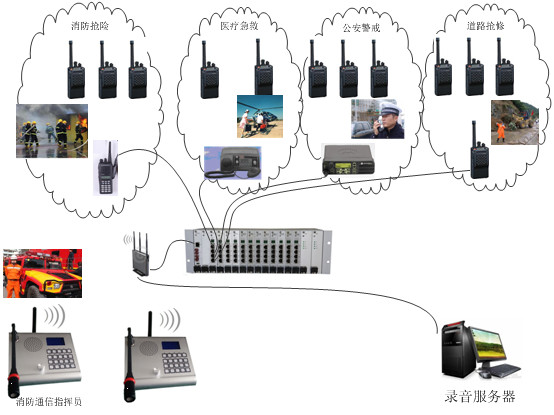

下圖是一個無線集群應用舉例。

功能簡介：

圖中IDM M9000可以插入12塊接入業務插盤，

如果插入電臺接口卡，則最多每卡接入4臺電臺（集群）；

如果插入電話卡則可以8路電話（FXO或FXS）；

如果插入GSM/CDMA電話卡，則可以接入2路手機電話SIM卡。

WG300處理盤有IP電話網關功能，可以實現模擬語音業務到IP（符合SIP標準VOIP協議）的互通，可以在IP上實現調度和數據存儲。

中心處理盤WG300又有基于TDM的電話交換功能。可以將IDM M9000上的語音業務進行程控電話交換，用戶口和中繼口的數量可以互換，總?cè)萘繛?/span>120路。

中心處理盤WG300有多方語音會議，可以為集群電臺、IDM MCC鍵盤調度臺分配會議室，從而實現靈活的多方通話功能。

中心處理盤WG300還有基于E1的數字信令擴展功能，可以實現中國一號、中國七號、PRI信令等的轉換。

IDM MCC調度臺功能簡介：

IDM MCC是沒有計算機系統的IP鍵盤調度臺，它可以通過以太網交換機與IDM M9000相連，安裝位置靈活。內置10W擴音喇叭，可以通過任意IP通道部署，使用方便。

IDM MCC上設置了5組電臺的對應按鍵（對應關系可以設置）。

守聽功能：當對選擇的電臺進行守聽時，對應指示燈顯示守聽狀態的顏色，此時如果該通道無線電集群有聲音，則喇叭有擴音輸出，同時對應的通道指示燈閃爍。

講話功能：如果某個通道允許講話（可設置），則該通道允許講話指示燈亮。此時按下群發鍵，則話筒中的聲音在所有允許的集群中廣播出去。

如果需要更強的調度功能，則需要調度服務器和觸摸屏調度臺的配合。
