IDM M9000C車載通信指揮調度機
一、 概述
IDM M9000C車載通信指揮調度機采用先進的數字信號處理技術和大規模集成電路技術，可以將不同頻率、不同制式、不同種類的無線通信終端連接在同一個語音平臺上，達到全異的無線通信系統的互聯互通，也可連接固定電話網、蜂窩移動通信網、互聯（IP）網、無線局域網以及集群移動通信系統、衛星通信系統等。
IDM M9000C車載通信指揮調度機是一套適合群指揮的語音調度系統，包括專向指揮、分組指揮、越級指揮和會議指揮功能，也可以擴展多種電話交換機的數字信令標準，具有多種窄帶、寬帶的語音數據接口能力。
IDM M9000C車載通信指揮調度機可用于防空兵陣地指揮的作戰、訓練演習、反恐維穩、以及搶險救災等。可在自然災害或突發事件發生時提供車載、固定、便攜、移動各種通信方式的應急互通平臺。而且還迅速快捷地提供包括公共和專用、有線和無線、跨地區、跨部門的應急互通通信系統的協同作戰語音平臺。

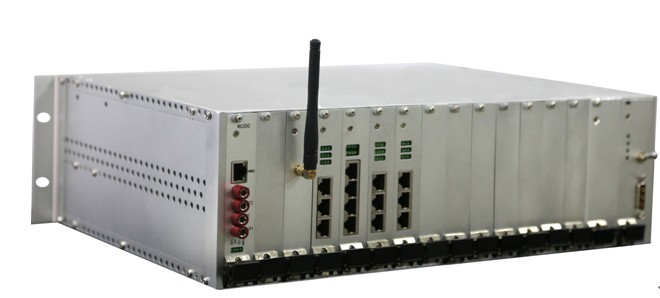

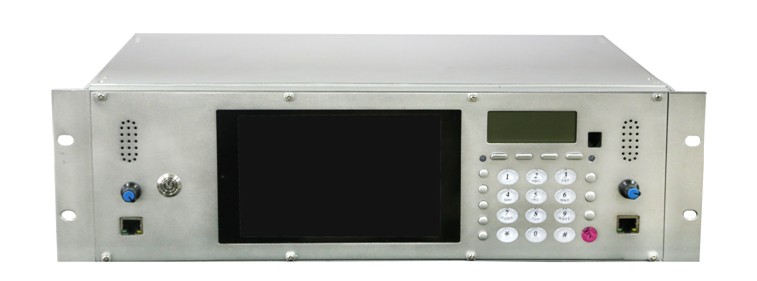

IDM M9000C正面 IDM M9000C背面
二、 產品特性
IDM-M9000C最多可以接48路無線電臺設備，含HF（短波）、VHF（超短波）單邊帶電臺、350M和800M集群對講等。
1) 主控交換盤可以提供64 方電話會議（本機型可擴展到128方）、最多召開32 個電話會議，提供同時進行64 路DTMF 檢測，主控盤上提供2 組E1 接口，可以配制成中國7 號信令、或PRI信令，也可以配置成60 路用戶接口。
3) 本設備可以提供同時記錄30 路語音的實時記錄功能。也可以將要記錄的E1語音通過以太網發送到計算機上記錄。
4) 整機提供12 個用戶盤位，每個盤位可以插入VHF 接口盤、FXS 用戶電話盤、FXO 局端電話盤、Hot熱線電話盤、MAG磁石電話盤等。
5) 用戶盤處插入VHF 電臺接口盤時每盤4 路，可以連接電臺發射機、接收機、遙控操作臺等。
6) 插入FXS、FXO、MAG盤時，每盤10 路。本設備最多可外接120路普通電話或有線對講終端，并可以通過2個E1接口擴展至180路。
7) 外線可通過FXO守聽VHF電臺接口。
8) FXS用戶接口可以接普通電話機、PTT對講終端等。也可以通過PCM接入傳輸?shù)礁h(yuǎn)操作站點。
9) 可以插入SIP服務器盤和IP網關盤；
10) 設備的中繼接口可以是：
Ø GSM/CDMA接口；
Ø WAN口支持電接口(RJ45)或者光接口(FC)形式的IP電話的接入通道；
Ø 普通電話中繼接口、普通磁石接口或2100HZ磁石接口、衛星電話接口；
Ø 中國1號信令、中國7號信令、PRI信令等；
三、 技術規格
E1接口
|
碼速率
|
2.048Mbps
|
碼型
|
HDB3
|
|
標準協議
|
支持ITU-T G.703
|
阻抗
|
75Ω/120Ω
|
|
幀結構
|
PCM30/32
|
信令
|
隨路信令、中國1號信令、中國7號信令、PRI信令
|
以太網(FE)
|
接口類型
|
RJ-45
|
傳輸速率
|
N×64K（N≤32）
|
|
標準協議
|
支持IEEE802.3
|
工作方式
|
全/半雙工/自適應
|
FXO、FXS接口
|
音頻范圍
|
300Hz~3400Hz
|
壓縮率
|
ITU G.711中A律
|
|
阻抗
|
三元復式阻抗200Ω+560Ω//0.1μF
|
環路電流
|
20mA/路
|
EM2/4線接口
|
音頻范圍
|
300Hz~3400Hz
|
阻抗
|
平衡600Ω
|
|
壓縮率
|
ITU G.711中A律
|
回波損耗
|
不低于18dB
|
磁石接口
|
音頻范圍
|
300Hz~3400Hz
|
阻抗
|
平衡600Ω
|
|
壓縮率
|
ITU G.711中A律
|
回波損耗
|
不低于18dB
|
電源及功耗
|
供電方式
|
AC220V/DC- 48V
|
整機功耗
|
≤150W
|
環境條件
|
工作溫度
|
-10oC ~+50oC
|
相對濕度
|
0~95%（無凝結）
|
產品尺寸
|
長度×深度×高度
|
482×309×132(mm)
|
四、 典型應用

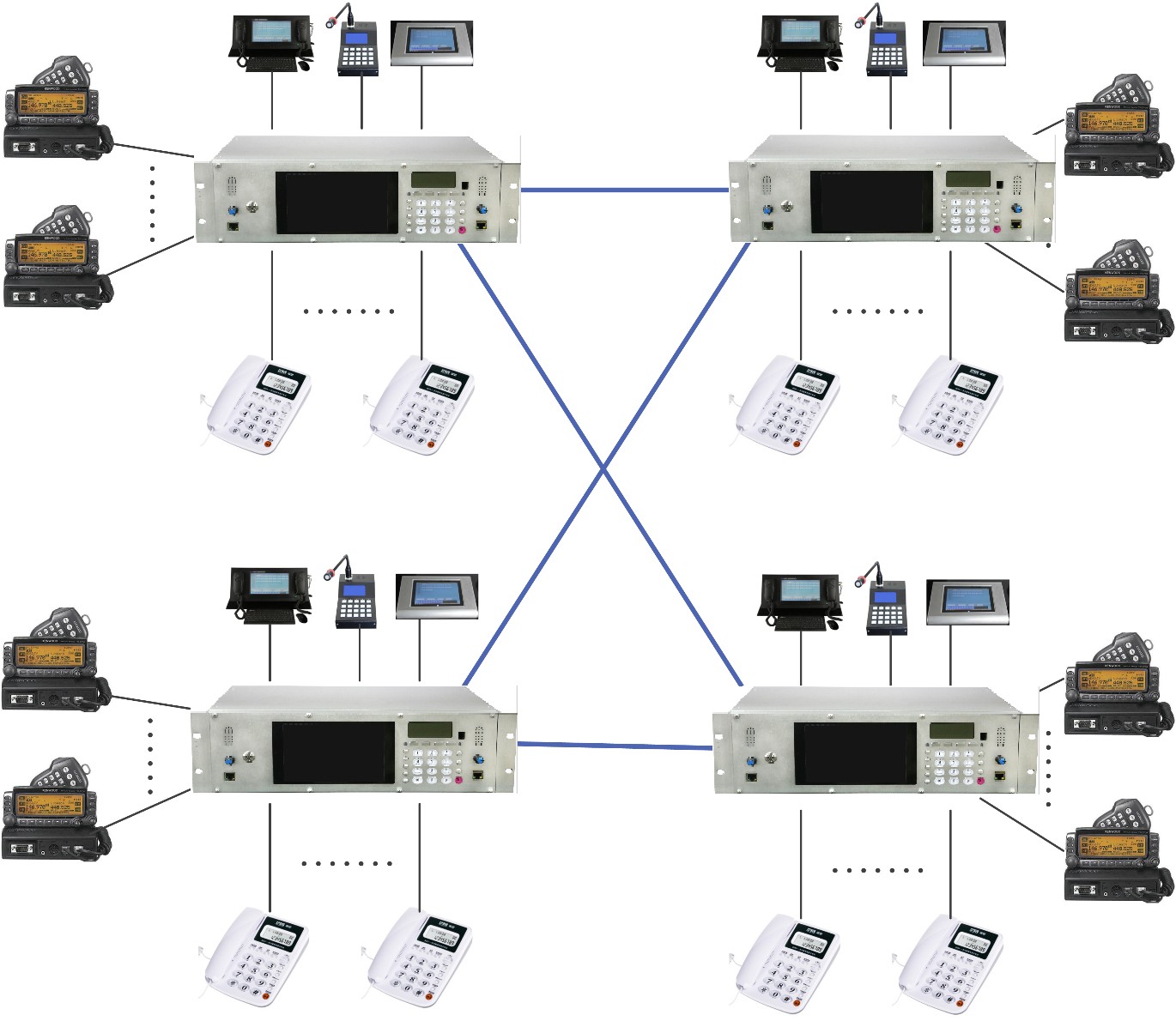

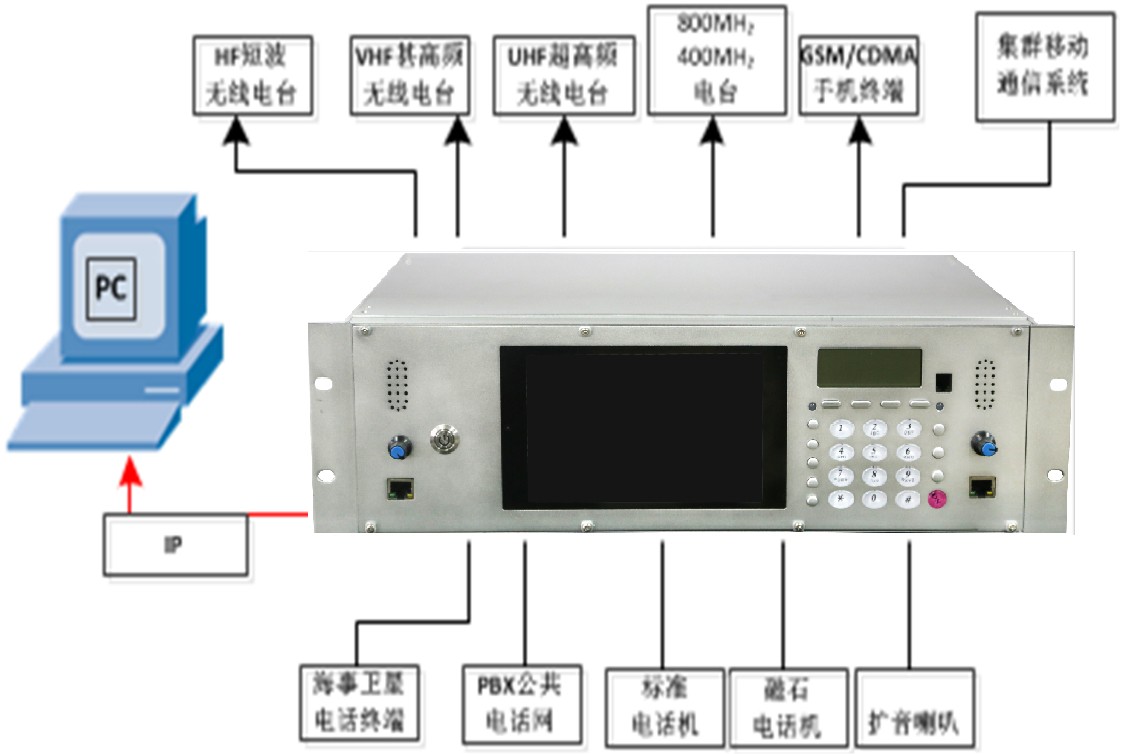

IDM M9000C直聯終端示意圖 多機組網應用
五、 工作模式
5.1 基本工作模式
1) 多方會議模式：與普通電話機對講采用多方會議的模式，即對應每一個VHF無線電配置1個會議號，所有守聽該電臺的電話可以撥號進入該會議室，在會議室內，任何一方（包括電臺和電話）的語音都會被發送到其他電話，也能發送到VHF電臺。VHF的連續發射時間限制在2分鐘之內。由于會議室容量有限，可以自由對講的電話終端數量有限。但此時還可以增加一些只接聽的終端。
2) 普通電話對講模式：此種模式加入某個VHF對講的電話數量不受限制，電話撥入VHF的接入號碼后即可守聽該電臺的語音，當要與電臺講話時，需要按話機上的flash鍵、或拍插簧可以獲得20秒的講話權（系統默認20秒，也可有系統設置），為防止多人爭搶，獲得講話權的話機上有講話提示音。
3) PTT終端對講模式：這種模式下終端平常都處于對電臺的守聽狀態，當需要發言時按下PTT鍵（普通電話機需要增加PTT適配器，我公司提供帶PTT功能切換的電話機），講話時間由終端決定！
4) 廣播模式：VHF電臺的聲音單向廣播到各個加入守聽的電話中，終端只接聽VHF的聲音，這種模式不限制收聽每個VHF語音的電話數量。
注：
在實際使用中，可以把4模式和其他3種模式結合使用。
a) 多個VHF電臺并機操作，將2個或2個以上電臺橋接到同一個會議室內，一個電臺接收到的語音可以轉發到其它電臺或電話終端；
b) 一個電話可以加入多個VHF電臺守聽，它的發言可以同時發送到多個電臺。
5.2 無線通道接入控制模式
1) PTT控制模式：有PTT功能的音頻接口在與無線電臺、集群接口時，優先使用PTT控制模式
2) DSP音量控制模式：有些音頻終端無PTT功能（如會議話筒），就需要?jiǎng)討B(tài)監測聲音大小，通過聲音大小來控制無線接口的接收和發送
注1：每個無線接口可以選擇一種控制模式
注2：手機或外線固話輸入*02，接入2信道電臺，講話按#號后可獲得15秒（系統可設）發言權，退出須輸入[*#]或[*3302]。
基礎功能：點擊呼叫、通話轉移、呼叫轉移、駐留、代答、搶接、保持/恢復、免打擾、屏蔽、夜晚及節假日服務策略設定等操作。
調度功能：強插、強拆、代接、監聽、禁話、手動/自動轉接、群呼、組呼、會議、動態分組、分級協同調度等操作。
廣播功能：含廣播、喊話、環境監聽等功能、其中廣播包括即時廣播、定時廣播、廣播音源可選擇內部聲音文件、外音源或TTS文件進行播放。
集群對講：可調度不同頻段、不同型號、不同制式（數字/模擬）的對講機;可通過調度軟件界面進行話權控制;
會議功能：會議召集、會議預定、會議成員身份認證、多組會議、監控會議過程等操作；
短信功能：可以點擊對內部IP話機、WIFI話機、多媒體終端、GPS終端發送短信，也可以對外部移動網絡手機發送短信息。
電子傳真：導入傳真文件，批量發送，接收傳真后保存圖片自動發送到指定郵箱。
應急預案：支持通信應急預案管理，按使用環境預先編輯通信應急預案（例如防汛、抗旱、爆炸、火災等）；當事件發生時，通過調度臺點擊對應出現預案按鍵，可以快速發起設置好的通信調度工作（例如：自動擴聲廣播告警、自動發起對應負責人的會議、自動發送事件短信）。
監控功能：未接來電、未注冊、來電排隊情況都有顯示，通信故障告警、故障日志管理。
系統管理：分組管理、賬號管理、多級權限管理、熱線管理。
