IDM-VNT8416集中型多業務視頻光端機

概述:

IDM-VNT8416集中型多業務視頻光端機是我公司采用先進的數碼視頻光纖傳輸技術、將8路視頻信號、16路語音或數據、4組透傳E1業務、4組高保真音頻業務、4路共享100M以太網復合在光纖上進行高質量傳輸?shù)母咝詢r比產品；支持任何高分辨率運動、靜止圖像的高質量傳輸。無需進行現場調節，其光模塊和核心電路均采用標準元器件，穩定性高，所有的光、電接口均符合國際標準，適用于不同的工作環境。

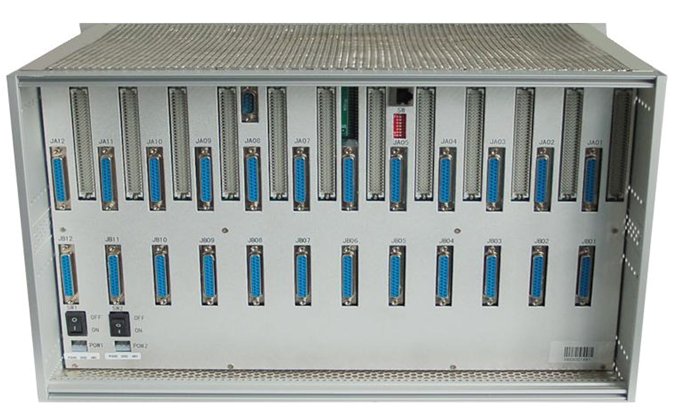

IDM-VNT8416多業務視頻光端機

產品特性:

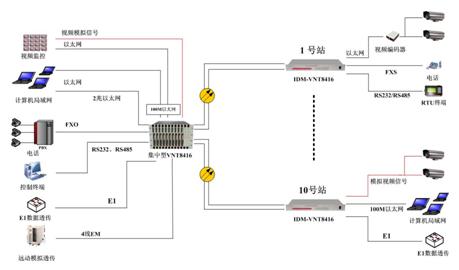

最多可對應10個遠端站點；

2塊PRU盤1+1互備份；

兼容PAL、NTSC、SECAM等視頻制式；

每個USER盤提供4路透傳E1通道；

具有完備的告警功能和強大的網管功能，可在線實時監控；

每塊USER盤提供8路單向/4路雙向視頻、4路高保真音頻；

每塊USER盤提供1組1.25G的光接口、2路共享100M以太網；

每個USER盤可以提供標準定義的16個用戶接口，可任意配置多種接口卡；

主板與業務小卡分離式結構，可配置多種語音、數據業務卡；

擴展性強，可配置語音接口卡，如FXS、FXO、熱線電話卡、磁石電話卡、EM2/4卡等；數據業務卡，如V.24、V.35等；

技術規格:

光接口

接口類型	FC(可定制SC等)	光纖模式	單模(可選多模)
接收機收/發速率	1.5Gbps/1.5Gbps	接收機收/發波長	1310nm/1550nm
發射機收/發速率	1.5Gbps/1.5Gbps	發射機收/發波長	1550nm/1310nm
發光功率	-9～-1dBm	接收機靈敏度	優于-21dBm
傳輸距離	20Km，可選裝遠距離光模塊實現更遠距離的光纖傳輸。

視頻

接口類型	BNC	亮度非線性	<3%
視頻采樣位寬	8bit	視頻帶寬	0Hz～6.5MHz
微分相位(DP)	<0.7^o	微分增益(DG)	<0.7%
輸入過載電壓	1.5V_P-P(典型值)	輸入/輸出電壓	1V_P-P(典型值)
輸入/輸出阻抗	75Ω(非平衡)	視頻信噪比	≥70dB(加權)

以太網

接口類型	RJ-45	傳輸速率	10M/100M自適應
標準協議	支持IEEE802.3	工作方式	全/半雙工/自適應

FXO/FXS接口

音頻范圍	300Hz～3400Hz	壓縮率	ITU G.711中A律
阻抗	三元復式阻抗200Ω+560Ω//0.1μF	環路電流	25mA/路

高保真

接口類型	RJ45	音頻采樣位寬	24bit
輸入/輸出阻抗	ADC:100KΩ/DAC:10KΩ	輸入/輸出電壓	1.5V_P-P(典型值)
音頻采樣頻率	32KHz	音頻信噪比	≥90dB
音頻帶寬	20Hz～20KHz	總諧波失真	<1%
