IDM-30FNV4多業務視頻光端機
概述:
IDM-30FNV4多業務視頻光端機集成度高，19英寸1U標準機箱設計，支持4路視頻全數字無壓縮傳輸；8bit數字編碼，兼容PAL、NTSC、SECAM視頻制式；提供8組透傳E1通道的同時，支持2組可劃分VLAN的共享線速100M以太網接入；提供30路64K或n×64K速率的語音、數據、圖像等20多種用戶接口。
產品特性:
支持4路全數字無壓縮視頻傳輸；
兼容PAL、NTSC、SECAM視頻制式；
提供8組透傳E1通道，
支持2組可劃分VLAN的共享線速100M以太網接口；
提供30路PCM多業務接入；
無電磁干擾（EMI）、射頻干擾（RFI）；
采用插卡式結構設計，可靈活配置20多種64K數據、語音業務；
具有完善的網管功能，可在線實時監控。
技術規格:
光接口
|
接口類型 |
FC(可定制SC等) |
光纖模式 |
單模(可選多模) |
|
接收機收/發速率 |
155Mbps/155M bps |
接收機收/發波長 |
1310nm/1550nm |
|
發射機收/發速率 |
155M bps/155M bps |
發射機收/發波長 |
1550nm/1310nm |
|
發光功率 |
-15～-8dBm |
接收機靈敏度 |
優于-21dBm |
|
傳輸距離 |
20Km，可選裝遠距離光模塊實現更遠距離的光纖傳輸。 |
||
視頻
|
接口類型 |
BNC |
亮度非線性 |
<3% |
|
視頻采樣位寬 |
8bit |
視頻帶寬 |
0Hz~6.5MHz |
|
微分相位(DP) |
<0.7o |
微分增益(DG) |
<0.7% |
|
輸入過載電壓 |
1.5VP-P(典型值) |
輸入/輸出電壓 |
1VP-P(典型值) |
|
輸入/輸出阻抗 |
75Ω(非平衡) |
視頻信噪比 |
≥70dB(加權) |
以太網
|
接口類型 |
RJ-45 |
傳輸速率 |
10M/100M自適應 |
|
標準協議 |
支持IEEE802.3 |
工作方式 |
全/半雙工/自適應 |
FXO/FXS接口
|
音頻范圍 |
300Hz～3400Hz |
壓縮率 |
ITU G.711中A律 |
|
阻抗 |
三元復式阻抗200Ω+560Ω//0.1μF |
環路電流 |
25mA/路 |
數據
|
接口類型 |
RJ-45 |
|
數據類型 |
RS-232、RS422(4線制)、RS485(2線制) |
電源及功耗
|
供電方式 |
AC220V/DC-48V/DC 9V |
整機功耗 |
≤40W |
環境條件
|
工作溫度 |
-30oC～+50oC |
相對濕度 |
0～95%（無凝結） |
產品尺寸
|
長度×深度×高度 |
440×230×45 (mm) |

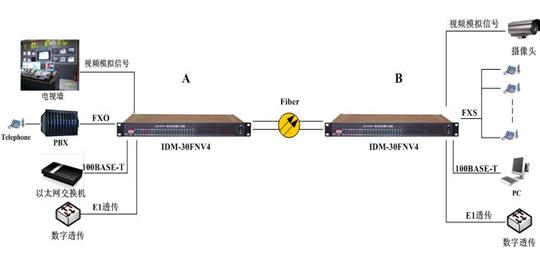

應用示例:
