瑞光極遠千兆網光端機列表
高清視頻監控、4K高清電視、高清視頻會議、大數據處理等需求推高了對大容量通信帶寬的需求；
視頻監控網、工業控制網、企業內部網、行業系統內部網、互聯網、等網絡需求種類增多，要求傳輸網絡能夠提供多種傳輸網絡。
網絡病毒、網絡黑客、網絡犯罪、等網絡技術不斷更新，對網絡安全的危害日益嚴重，最徹底的、一老永逸的解決網絡安全的辦法就是使用物理隔離的以太網，杜絕使用VPN、VLAN等包隔離技術。
長距離租用光纖時成本高、每一對光纖都要安裝不同的設備，成本高、功耗大、設備安裝開通、維護擴容復雜。
我們的光纖傳輸設備在同一芯光釬上提供多達4個物理隔離的千兆以太網，或者2個物理隔離千兆網4個物理隔離百兆網，并提供多達30個E1接口的業務。
在同一設備上還可以提供電話(FXSFXO、E&M 2/4線、熱線、磁石、對講)、數據（RS232/RS485/RS422、V.35/V.36、同向64K）、以及高保真HIFI、HF、VHF、UHF等接口。
在中心端可提供電話業務的數字信令匯聚，數字業務的串口服務器模式匯聚、以太網業務匯聚。
一、概述
瑞光IDM系列千兆光端機包括光纖上速率為2.5G和5G兩個系列；
所有光纖速率為2.5G的產品在光口上都能夠互通；
所有光纖速率為5G的產品在更換程序后可以降低光纖傳輸速率為2.5G，并能夠和2.5G的產品在光纖上互通。
千兆網光端機分為電話光端機、綜合業務光纖傳輸設備（除電話外，還可以傳輸其他PCM業務）、PDH光端機、2.5G雙千兆環網設備、中心端設備5類。支持SNMP網管，支持中心端集中型設備、和中心端業務匯聚，即支持遠端電話業務的單端接入，靈活的電話號碼配置、方便開通與維護。
2.5G產品分2類：2個物理隔離的千兆以太網和若干E1（一般為5個E1）；以及出2個物理隔離的千兆以太網、4個物理隔離的百兆以太網，和最多30個E1傳輸；
二、具有2個物理隔離的千兆以太網和E1通道的2.5G產品有：
|
序號
|
產品型號
|
功能描述
|
圖片
|
|
1
|
2.5G光接口，（4路電話+2組千兆網口（每組一光一電接口），其中兩組之間是物理隔離的）提供標準的SNMP網管接口。
兩路光口的千兆網可以換成電口。
|
  |
|
|
2
|
采用19英寸2U標準機箱，便于安裝。
2路獨立1000M以太網；提供9組用戶接口插槽；最大支持64路語音傳輸；擁有完善的功能控制開關和告警指示功能；擁有簡潔完善的網管功能
|
  |
|
|
3
|
標準19英寸3U機箱架構，便于安裝；
提供2個2.5G SFP光接口，可提供光口1+1保護；
提供標準定義的120個FXO/FXS接口；
提供2個物理隔離獨立線速1000M以太網接口；
提供4組E1接口支持透傳模式。
|
  |
|
|
4
|
19英寸1U機箱架構，便于安裝；
Ø 提供2個2.5Gbps SFP光接口，可提供光口1+1保護；
Ø 提供標準定義的30個電話接口；
Ø 提供2個獨立1000M以太網接口；
Ø 提供4組E1接口支持透傳模式；
Ø 提供標準的SNMP網管接口；
Ø
|
  |
|
|
5
|
19英寸1U機箱架構，便于安裝；
Ø 提供2個2.5Gbps SFP光接口，可提供光口1+1保護；
Ø 提供標準定義的30個64K綜合業務接入；
Ø 提供2個獨立1000M以太網接口；
Ø 提供8組E1接口支持透傳模式；
提供標準的SNMP網管接口
|
  |
|
|
6
|
機箱結構采用19英寸標準1U機箱；
最大支持4路E1接口透傳，E1接口75Ω或120Ω可選;
SNMP網管；
勤務電話；
雙光口互備份；支持2路2.5G SFP光傳輸接口，標準機型無中繼傳輸距離為20公里；
可提供2組物理隔離的1000M以太網;
Ø 雙電源： DC -48V和AC 220V，可選DC+DC、AC+AC、AC+DC雙備份電源
|
   |
三、具有2個物理隔離的千兆以太網+4組物理隔離線速百兆網和E1通道的2.5G產品有：
|
1
|
2.5G光接口，提供30路語音接入設備+4E1+2路物理隔離線速千兆網口+4路物理隔離線速100M以太網；提供標準的SNMP網管接口
|
  |
|
|
2
|
2.5G光接口，光纖上最多提供30路綜合業務接入+8組E1+2路物理隔離線速1000M以太網+4路物理隔離線速100M以太網提供標準的SNMP網管接口。
|
  |
|
|
3
|
2.5G光接口，19英寸1U標準機箱，（最多24組E1+2路物理隔離線速1000M以太網+4路物理隔離線速100M以太網+最多3個8路/10路的PCM業務插盤）提供標準的SNMP網管接口。
|
  |
|
|
4
|
2.5G光接口，19英寸2U標準機箱，（最多24組E1+2路物理隔離線速1000M以太網+4路物理隔離線速100M以太網+最多6個8路/10路的PCM業務插盤）提供標準的SNMP網管接口。
|
  |
|
|
5
|
2.5G光接口，19英寸3U標準機箱，（最多24組E1+2路物理隔離線速1000M以太網+4路物理隔離線速100M以太網+最多12個8路/10路的PCM業務插盤）；提供標準的SNMP網管接口。
|
 |
|
|
6
|
采用19英寸標準1U機箱；支持2路2.5Gpbs光傳輸接口，SFP光模塊接口形式；最大支持16路E1接口，E1接口75Ω或120Ω可選；可提供2組物理隔離的1000M以太網，每組帶寬可設；可提供4組100M以太網接口；標準機型無中繼傳輸距離為20公里；超過此傳輸距離可以進行定制；
勤務電話接口；
提供基于IP的SNMP網管接口；
DC -48V和AC 220V，可選DC+DC、AC+AC、AC+DC雙備份電源
|
  |
四、具有4個物理隔離的千兆以太網和E1通道的5G產品有：
1、 IDM GP4000-16E1 5G雙光口公務話SNMP網管PDH光端機
|
1
|
IDM GP4000-16E1
|
5G光接口，19英寸1U標準機箱，提供2個5Gbps SFP光接口，最大支持16路E1接口，可提供4組1000M以太網接口；提供基于IP的SNMP網管接口；支持DDM，ALS；提供勤務電話；雙電源；
|
  |
|
2
|
5G光接口，19英寸1U標準機箱，提供2個5Gbps SFP光接口，可提供光口1+1保護；提供30路語音接入+4E1+4路物理隔離線速千兆網口；提供標準的SNMP網管接口；雙電源；
|
  |
|
|
3
|
5G光接口，19英寸1U標準機箱，提供24路64K窄帶用戶接入+4E1+4路物理隔離線速千兆網，雙2.5G光纖并行傳輸；提供標準的SNMP網管接口。
|
  |
五、中心端集中型、匯聚型設備及接口插盤

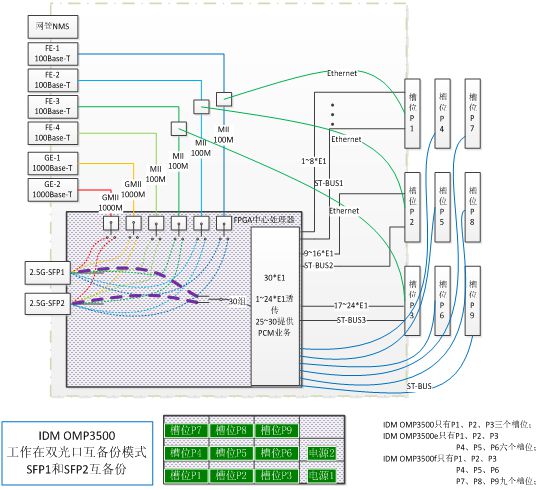

1、6U集中型4E1透傳30路話2.5G雙千兆電話光端機（OMP平臺，可以插入9個對應遠端的光盤、和一個網管盤）

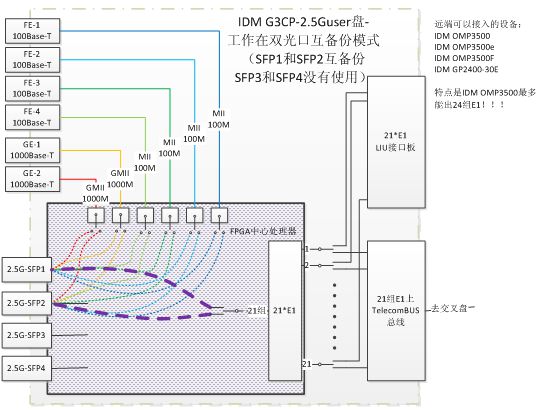

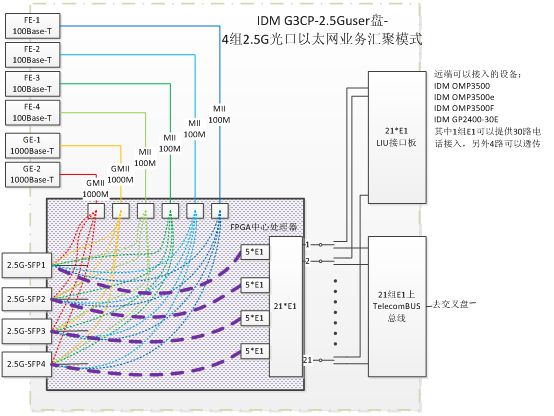

2、G3CP-2.5Guser 4組2.5G光纖接口線速以太網匯聚型綜合平臺接入盤（能接2.5G光口的所有盤）

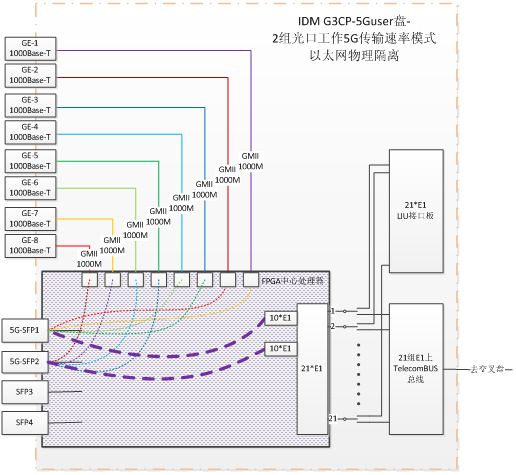

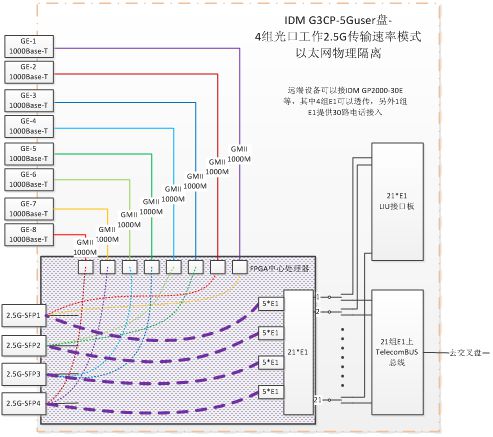

3、G3CP-5Guser 4組5G光纖接口線速以太網匯聚型綜合平臺接入盤（能接5G光口的所有盤）
4、中間節點上的匯聚盤（匯聚設備）IDM GP-MPconv盤
|
1
|
IDM OptiMUX Platform
|
機箱結構采用（6+1）U、插盤式設計；提供16個槽位
提供多種組網方式：點對點、鏈路、環網、星型、樹型、環切環、環相交等網絡;
提供SNMP簡單網絡管理協議；
Ø 提供2路設備告警輸出接口；
可以插入信令網關盤，用于支持No.1、NO.7、PRI、V5.2等信令，同時也支持SIP軟交換信令。
可以插入PCM業務接入盤，20多種PCM插卡可入插在PCM用戶盤上。提供語音和數據類業務
|
 |
六、千兆網光端機的環網應用
瑞光極遠2.5G千兆光端機都可以提供環網、鏈網應用模式。其中環網冗余備份環可以提供應用到業務重要的工業控制、視頻監控行業！
其中IDM GTD442可以提供雙物理隔離線速千兆在光纖上的傳輸，其環網斷網保護時間、帶寬都優于傳統的千兆以太網環設備！
中心端設備是任何插入2.5G光板GP2000M的產品，或者120N-GP光纖傳輸盤的產品！
該設備支持多達30臺設備級聯使用，每臺設備提供2路物理隔離的線速千兆以太網、4路電話、2路RS485通道。這些電話業務可以在中心端通過FXO接PBX交換機、RS485數據業務可以通過中心端的串口服務器盤在以太網口匯聚。
終端的串口服務器盤一般能夠提供16路、30數據的轉換。由于E1的時隙帶寬限制，每個RS485通道的帶寬不超過9600bps；
如果需要更多串口，或者更高速率的串口，還可以在IDM GTD442上插入4路的串口服務器擴展板，此時不需要中心端進行匯聚，直接在遠端轉換成以太網，而且串口的速率可以高達115.2Kps。
IDM GTD442廣泛用于工廠、園區、礦山、河流等重要區域的監控、調度、綜合通信等。提供的2個線速1000M的以太網可以一個用于因特網連接、另一個用于內部視頻監控網的視頻大數據處理。2個千兆網的物理隔離確保了系統的安全性；或者1個用于監控網、另一個用于內部通信網！
