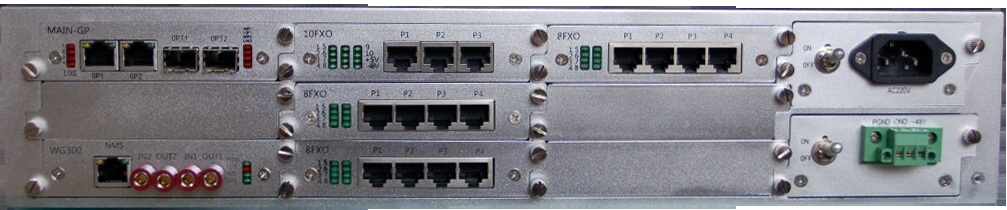

IDM OMP64 綜合業務光纖傳輸設備
概述：
IDM OMP64 綜合業務光纖傳輸設備是我公司采用專用大規模集成電路設計的PCM綜合業務光纖傳輸設備，其光纖傳輸總帶寬為2.5G，提供2個獨立1000M以太網接口以及64路電話用戶話路。E1傳輸通道符合G.703標準，采用的是PCM30/31制式；FXO、FXS可以提供極性翻轉和來電顯示功能。本設備還具有電源盤、鈴流盤的雙備份和熱插拔功能，極大的保證了業務傳輸?shù)目煽啃浴DM OMP64 綜合業務光纖傳輸設備可廣泛應用于電信、網通公用電話網業務和電力、銀行、公安、部隊等專線信息數據業務。
該平臺可以作為70路PCM綜合業務光纖傳輸設備：

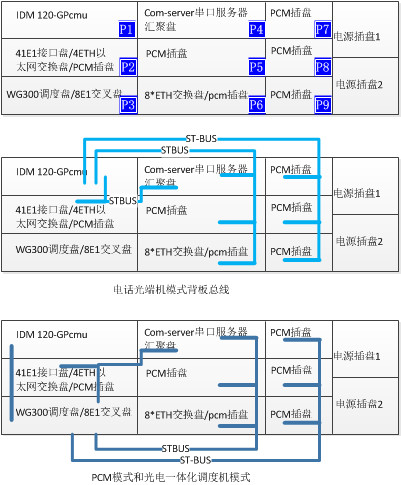

1、 IDM OMP64：當P1槽位插入共享百兆的IDM 120N_CMU盤時，提供在光纖上共享100M的2個百兆以太網接口（可VLAN隔離），光纖速率155M。可以插入7塊PCM插盤，提供最多70路PCM接口，PCM業務插盤適應于瑞光極遠的各種3U插盤，包括FXS/FXO、EM2/4線、熱線、普通磁石、2100Hz磁石、V.24/RS422/RS485等、GSM/CDMA、HIFI、網橋、V.35、3UMPconv光口擴展盤、P4槽位可以插入30路串口服務器插盤，提供串口到以太網的匯聚、在P6槽位可以插入8組100M以太網接口的交換盤，占用2個盤位。在P2和P6盤位可插入4組以太網交換盤，則占用1個盤位等。
2、 IDM OMP64-GP：當P1槽位插入物理隔離千兆網的IDM 120N_GP盤時，提供在光纖上物理隔離1000M的2個千兆以太網接口，光纖速率2.5G�？梢圆迦�7塊PCM插盤，提供最多70路PCM接口，PCM業務插盤適應于瑞光極遠的各種3U插盤，包括FXS/FXO、EM2/4線、熱線、普通磁石、2100Hz磁石、V.24/RS422/RS485等、GSM/CDMA、HIFI、網橋、V.35、3UMPconv光口擴展盤、P4槽位可以插入30路串口服務器插盤，提供串口到以太網的匯聚、在P6槽位可以插入8組100M以太網接口的交換盤，占用2個盤位。在P2和P6盤位可插入4組以太網交換盤，則占用1個盤位等。
3、 IDM DXC8E1-70：當P3槽位插入8E1交叉盤時，可以作為70路PCM綜合業務交叉復用設備。可以插入7塊PCM插盤，提供最多70路PCM接口，PCM業務插盤適應于瑞光極遠的各種3U插盤，包括FXS/FXO、EM2/4線、熱線、普通磁石、2100Hz磁石、V.24/RS422/RS485等、GSM/CDMA、HIFI、網橋、V.35、3UMPconv光口擴展盤等。
4、 IDM M3000光電一體化調度系統：當P1插入IDM 120N_G盤、P3插入WG300盤時，光口盤接受WG盤的時鐘，WG盤為光口上提供30路電話交換業務。同時P4盤位可以插入串口服務器盤，提供串口到以太網的匯聚服務。
產品特性：

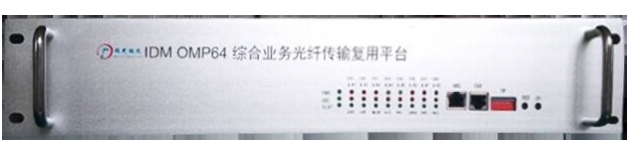

采用19英寸2U標準機箱，便于安裝。
2路獨立1000M以太網；
提供9組用戶接口插槽；最大支持64路語音傳輸；
擁有完善的功能控制開關和告警指示功能；
擁有簡潔完善的網管功能，可對設備進行在線實時配置、查詢、故障統計管理等；
技術規格：
光接口
|
接口類型 |
SFP |
光纖模式 |
單模(可選多模) |
|
光纖速率 |
2.5G |
波長 |
1310nm |
|
發光功率 |
-2～-11dBm |
接收機靈敏度 |
優于-36dBm |
以太網
|
接口類型 |
RJ-45 |
傳輸速率 |
10/100/1000Base-T 10M/100M/1000M |
|
標準協議 |
支持IEEE802.3 |
工作方式 |
全/半雙工/自適應 |
FXO/FXS接口
|
音頻范圍 |
300Hz~3400Hz |
阻抗 |
三元復式阻抗200Ω+560Ω//0.1μF |
|
壓縮率 |
ITU G.711中A律 |
環路電流 |
25mA/路 |
電源及功耗
|
供電方式 |
DC- 48V 或AC 220V |
整機功耗 |
≤250w |
環境條件
|
工作溫度 |
0C ~+40oC |
濕度 |
95%無凝結 |
