電話光端機電源線和地線連接方法
電話光端機標準機型電源配置為DC-48V或AC~220V,在電話光端機接入電源之前,請先測量接入電源的電壓值及電源功率是否在設備的要求范圍之內:
-48V電源: -48V±10%;AC220V電源:標準AC220V±20%,50Hz;
在給電話光端機引入電源之前請檢查電話光端機的電源開關是否置于OFF,若沒有置于OFF,請將其置于OFF;
檢查-48V電源線、GND(工作地)線、PGND(保護地)線接入是否正確,極性有無接反。注意:電話光端機的工作地和保護地是分開的,保護地和機殼相連。如果需要可將工作地和保護地在背板電源連接處相連。請務必解決好共地問題!
接地技術建議:電話光端機的機箱外殼應接保護地。如果局方機房分別提供工作地和保護地,電話光端機的工作地與保護地應接入相應的接地銅排。如果局方僅提供一個接地銅排,允許電話光端機的工作地和保護地聯合接地,接地電阻阻值應滿足直流工作地的接地電阻不大于4Ω要求。
電話光端機的GND(電源工作地)及PGND(保護地)一定要接好,確認電源線連接無誤后方可給設備加電。若加電后出現異常情況請立即斷電,檢查并排除!
-48V工作電源線為紅色線,GND(工作地線)為黑色線,PGND(保護地線)為黃綠色線或白色線,連接時注意區分,一定不要將電源的極性接反!

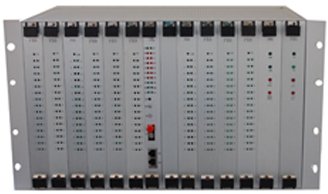

瑞光極遠的電話光端機可提供2個共享線速100M以太網接口、6組透傳E1接口,同時提供具有來電顯示功能的FXO、FXS接口,可滿配300路用戶話路。
提供13組盤位,電源1+1互備份,10張業務盤,1張主控盤,所有盤位支持熱插拔。
將窄帶、寬帶業務復用到155M的光傳輸通道中,可以達到既簡化傳輸線路又節約成本的效果。該設備插盤式結構設計,每塊業務盤提供30路電話,設備安裝簡易,維護方便。
