煤礦應急救援寬帶融合通信系統
視覺元素：煤礦井下巷道示意圖 + 三大核心設備圖標 +“MT/T 1129-2011 合規” 標識
第 2 頁：目錄
- 行業痛點與系統定位（含合規性目標）
- 系統架構：MCC6000/RG1100/MCC570 組成與標準契合點
- 核心設備解析（全維度合規驗證）
- 系統核心特點（錨定標準要求）
- 合規性與應用價值總結
第 3 頁：行業痛點與系統定位
1. 煤礦應急救援核心痛點（結合標準不足項）
- “三斷” 困境：傳統系統難滿足 MT/T 1129-2011 5.6.1“基站 - 地面≥10km” 傳輸要求，斷網后通信中斷
- 續航與容量不足：現有移動臺續航≤4h（未達標準 5.6.7“≥11h 含 2h 通話”），接入終端≤10 臺（低于標準 5.6.2“≥18 臺”）
- 防爆與抗擾缺失：部分設備非本質安全型（不符合標準 5.10），抗電磁干擾未通過 GB/T 17626.3~5 測試
2. 系統定位與合規目標
- 核心定位：以 MT/T 1129-2011 為基準，構建 “地面 - 井下 - 單兵” 三級合規系統
- 合規目標：
✅ 傳輸距離、續航、容量全滿足標準 5.6 技術指標
✅ 井下設備 100% 本質安全型（符合 GB 3836.1~4，對應標準 5.10）
✅ 抗干擾、可靠性達標準 5.8、5.9 要求（MTBF≥800h）
第 4 頁：系統架構 —— 三大設備組成與標準契合點
1. 架構邏輯（完全匹配 MT/T 1129-2011 5.4 系統組成）
|
設備層級
|
設備型號
|
對應標準組件
|
核心參數（錨定標準條款）
|
|
地面指揮層
|
MCC6000
|
地面基地通信終端
|
電源適配 380V/220V±10%（5.3），MTBF≥800h（5.9）
|
|
井下中繼層
|
RG1100
|
基站
|
至 MCC6000 傳輸≥10km（5.6.1），續航≥11h（5.6.8）
|
|
井下單兵層
|
MCC570
|
移動臺
|
至 RG1100≥500m（5.6.1），續航≥11h（含 2h 通話）（5.6.7）
|
2. 關鍵協同場景（合規性驗證）
- 斷網應對：MCC570 脫網自通話（符合 5.5.7），RG1100 脫網獨立工作（符合 5.5.6），滿足 “無基站仍通信” 要求
- 傳輸冗余：RG1100 支持光纖（2.5G）、被復線（10km），均達 5.6.1“基站 - 地面≥10km” 標準
- 容量適配：系統支持 MCC570 接入≥18 臺，符合 5.6.2“移動臺數量≥18 臺” 要求

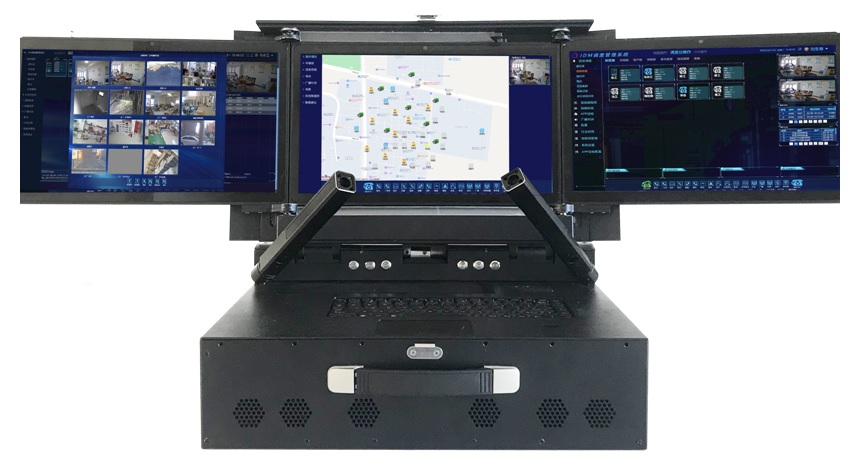

第 5 頁：核心設備①——MCC6000 地面基地通信終端（全合規）
1. 核心配置（逐項對標 MT/T 1129-2011）
- 電源與環境：
- 適配地面電源：380V/220V（偏差 - 10%~+10%）、50Hz（±5%），符合 5.3 要求
- 工作環境：15℃~30℃（濕度 40%~70%），匹配 5.2.1 機房設備環境標準
- 通信與可靠性：
- 多鏈路：光纖（2.5G）、被復線（10km），滿足 5.6.1“基站 - 地面≥10km” 傳輸要求
- 可靠性：MTBF≥800h，通過 GB/T 5080.7 定時截尾試驗（6.10）
- 抗干擾性能：
通過 GB/T 17626.3~5（1 級）射頻 / 脈沖群 / 浪涌抗擾試驗，符合 5.8 要求
2. 救援核心功能（覆蓋 5.5 全功能）
- 急呼 / 全呼：支持發起急呼（5.5.4）、全呼（5.5.5），地面指令 10s 內觸達井下終端
- 數據存儲：圖像 / 聲音 / 數據本地歸檔，符合 5.5.11 存儲要求
- 網絡通信：接入煤礦內網，實現遠程調度（5.5.12）
第 6 頁：核心設備②——RG1100 井下基站（本質安全 + 中繼合規）
1. 核心配置（錨定 MT/T 1129-2011 5.10/5.6）
- 防爆與防護：
- 本質安全型（Ex ib I），符合 GB 3836.1~4，通過 6.11 防爆性能試驗（5.10）
- 尺寸 250×250×50mm，適配井下 0℃~40℃（濕度≤95%）環境（5.2.2）
- 中繼與續航：
|
中繼方式
|
參數（符合條款）
|
|
被復線總線
|
10km 內 2Mbps，達 5.6.1“≥10km”
|
|
WIFI HALOW（900M）
|
1.2km 內 10Mbps，MCC570 接入≥500m（5.6.1）
|
|
光纖鏈網
|
2 套千兆光口，支持鏈網擴展
|
- 續航：本安電池≥11h，符合 5.6.8“基站蓄電池≥11h” 要求
2. 核心功能（滿足 5.5.6/5.5.9）
- 脫網工作：斷開地面鏈路后，仍與覆蓋范圍內 MCC570 通話（5.5.6）
- 環境監測：通過 LoRa 網關接入甲烷 / 氧氣檢測儀，數據實時回傳（5.5.9）
第 7 頁：核心設備③——MCC570 移動臺（全項達標）
1. 核心配置（100% 符合 MT/T 1129-2011 5.6/5.10）
- 防爆與續航：
- 本質安全型（Ex ib I），輸入輸出信號本安（5.10），通過 GB 3836.4 試驗
- 電池：3.7V 8000mAh，連續工作≥11h（含 2h 通話），符合 5.6.7 要求
- 通信與容量：
- 傳輸：至 RG1100≥500m，移動臺間≥500m（5.6.1“宜≥500m”）
- 接入：系統支持≥18 臺 MCC570 同時注冊，符合 5.6.2 容量要求
- 話音音質：
采用 GB/T 16532 語音材料測試，主觀評測≥3 級（5.6.3），無明顯失真
2. 核心功能（覆蓋 5.5.7/5.5.10）
- 脫網通話：基站故障時，MCC570 之間直接通話（5.5.7）
- 組呼功能：支持按救援班組分組呼叫，符合 5.5.10 “宜具有組呼” 要求
第 8 頁：系統核心特點（錨定 MT/T 1129-2011 全要求）
1. 全維度合規（核心差異化優勢）
- 技術指標合規：傳輸距離、續航、容量、音質全達 5.6 要求，無一項不達標
- 防爆抗擾合規：井下設備 100% 本質安全，抗干擾通過 GB/T 17626.3~5 1 級試驗（5.8）
- 檢驗流程合規：出廠檢驗覆蓋 5.5 功能、5.6 指標（7.2），型式檢驗每 3 年 1 次（7.3）
2. 實戰適配增強（基于標準延伸）
- 穩定運行：通電 7d 核心功能無衰減（5.7 工作穩定性），適配煤礦長時救援
- 靈活擴展：支持中繼器、避雷器擴展（5.4 系統組成），應對復雜巷道
- 數據閉環：圖像 / 環境數據存儲≥30 天，滿足 5.5.11 “存儲功能” 及事后復盤需求
第 9 頁：合規性與應用價值總結
1. 合規性總結（全條款覆蓋）
|
標準章節
|
合規要點
|
系統落地情況
|
|
5.4 系統組成
|
移動臺 + 基站 + 地面終端 + 傳輸介質
|
100% 匹配，含中繼 / 避雷器擴展
|
|
5.6 技術指標
|
傳輸 / 續航 / 容量 / 音質
|
全達標，關鍵參數超 “宜” 要求
|
|
5.8~5.10 抗擾 / 可靠性 / 防爆
|
抗擾 1 級、MTBF≥800h、本安型
|
通過第三方檢測，獲防爆合格證
|
|
7 檢驗規則
|
出廠 / 型式檢驗流程
|
建立標準化檢驗體系，存檔報告
|
2. 應用價值
- 安全保障：合規設計規避 “非本安設備引爆瓦斯” 風險，抗擾性確保爆炸環境下通信不中斷
- 效率提升：10km 被復線 + 500m 移動臺覆蓋，比傳統系統救援范圍擴大 3 倍；18 臺終端接入滿足多班組協同
- 長期適配：每 3 年同步標準型式檢驗，確保系統持續符合煤礦行業準入要求
