瑞光極遠 融合指揮及快速部署調度系統 技術方案
近年來,隨著科技化信息化的推進,為了滿足用戶實際業務需求,融合指揮平臺支持和其他系統的網絡對接,各類系統業務可匯聚到融合平臺進行使用,同時也支持輸出視頻/語音等信息給上層指揮平臺,實現業務融合共享、高效指揮。
本方案將對融合指揮平臺及快速部署小站的組網方案、主要功能以及產品說明等方面進行介紹及設計。
二 組網方案: 前線→ 二級指揮中心 → 一級指揮中心

本方案中業務流向設計為:前線高清球機以及SIP可視電話機通過光纖傳輸與指揮所聯通,從而將數據回傳至部署在指揮所的融合通信主機,前端無人機通過5G VPN加密傳輸回傳視頻到指揮所,同時在指揮所通過專網實現與后方的融合互通。
通過上述組網方式,可實現分別在后方和指揮所對前端節點的音視頻調度業務功能。指揮所和后方可以同時調用相關業務,互不干涉,互不影響。
前端節點上傳現場視音頻數據,同時可與指揮所保持通話;指揮中心通過實時查看現場畫面并保存視頻,實現前端信息的有效上傳和指揮中心指令的快速下達,做到對現場情況的監督與記錄。
前端節點人員通過前端設備與指揮所以及后方進行雙向可視對講,便于匯報和指令的及時傳達、統一行動指揮;系統支持回聲抵消和噪聲抑制,避免了串音和雜音現象;記錄儀具備高音質喇叭,在室外嘈雜的環境中,仍可保持高質量對講。
前線地面和無人機視頻采集終端支持多種清晰度視頻信息(D1/720P/1080P)采集,利用光纖和5G/4G無線通信技術實現視頻回傳,便于指揮中心實時查看,掌握現場情況;在視頻查看的同時,可以保存視頻文件,并與終端設備ID號或人員信息綁定,便于后期查閱管理。
結合GIS一張圖、視頻監控,將資源整合進行可視化展示,助力指揮中心實現移動信息化和智能化,使決策更加及時、智能、高效。
3.5 GIS一張圖
在GIS地圖上進行可視化展示,包括人員基本信息、通話組信息、設備狀態、重點區域等,對于視頻用戶還可在GIS界面直接查看當前的視頻監控畫面。管理人員可以在GIS上通過框選查看選中區域內所有資源類型,進行合理的任務分配與決策指令的下達。
四 核心設備功能說明--IDM RG3200音頻融合調度機
IDM RG3200音頻融合調度機是北京瑞光極遠開發設計的基于PBX/IPPBX融合通信設備,廣泛應用于電信運營商、政府、行業、大中型企業用戶精心打造的,功能強大的。產品采用先進的數字集成電路、高集成優化結構及PBX/IPPBX通信技術設計而成?刹渴鹪谄髽I(yè)側或運營商機房,為用戶提供音視頻融合一體的綜合解決方案。
系統采用模塊化設計、板卡組裝方式,支持PRI、NO.1、NO.7、SIP/H.323各種信令方式,可連接傳統PSTN網絡和運營商VOIP軟交換平臺,可基于TDM網絡和IP網絡實現語音、傳真、數據的傳輸,實現安全高效的企業內部音視頻融合通信。
IDM RG-3200設備面板:
![]()

圖1.前面板示意圖

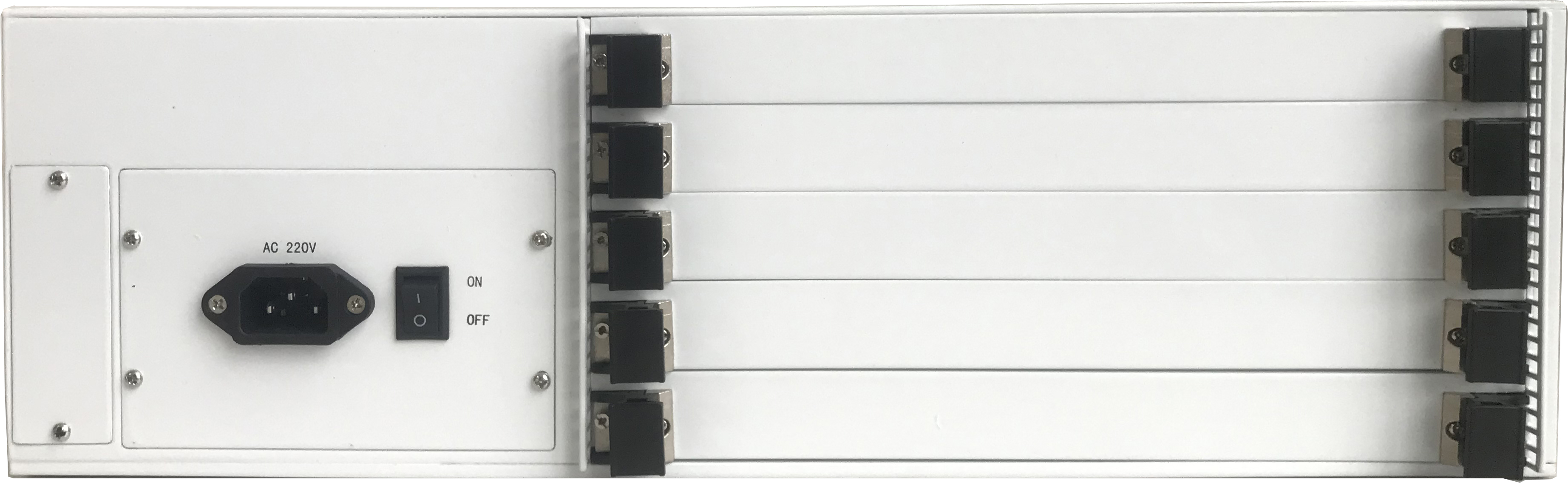

圖2.后面板示意圖
