IDM-VNT4208野戰光纖綜合業務接入設備

概述：

IDM-VNT4208野戰光纖綜合業務接入設備是北京瑞光極遠數碼科技有限公司專為部隊野戰通信設計，設備具有光傳輸單元、PCM復用單元，采用防震機箱設計，提供的業務接口適合部隊野戰使用。

野戰光端機是我公司采用國際先進的集成電路、可編程邏輯電路和高速微處理器研制而成。通過各種業務接口卡，將話音、低速數據、圖像等信號匯集在標準的2M接口內，然后利用時分復用技術將2M信號、視頻信號、透傳E1信號以及線速100M以太網信號復用在1.25G的光傳輸通道中進行傳輸。即插即用的設計使得安裝簡便易行，無需進行現場調節，其光模塊和核心電路均采用標準元器件，穩定性高，所有的光、電接口均符合國際標準，適用于不同的工作環境。

產品特性：

強大的網管功能，可在線實時監控；

抗震、抗干擾性能好，適合軍隊野外作戰使用；

4路共享百兆的以太網接口；

4/2路高清晰非壓縮原始視頻信號，2路雙向高保真音頻；

兼容PAL、NTSC、SECAM視頻制式；

提供豐富的用戶接口，可配置多種語音、數據業務卡；

擴展性強，可配置語音接口卡，如FXS、FXO、熱線電話卡、磁石電話卡、EM2/4卡等；數據業務卡，如V.24、V.35等；

具有完備的告警功能，擁有面板指示燈告警及聲音告警及告警音屏蔽功能；

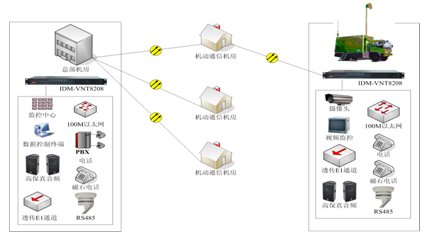

可點對點使用，也可與集中插卡型設備配合使用，組成點對多點星型網絡。

技術規格：

光接口

接口類型	FC(可定制SC等)	光纖模式	單模(可選多模)
接收機收/發速率	1.25Gbps/1.25G bps	接收機收/發波長	1310nm/1550nm
發射機收/發速率	1.25G bps/1.25G bps	發射機收/發波長	1550nm/1310nm
發光功率	-9~-1dBm	接收機靈敏度	優于-21dBm
傳輸距離	20Km，可選裝遠距離光模塊實現更遠距離的光纖傳輸。

視頻

接口類型	BNC	亮度非線性	<3%
視頻采樣位寬	8bit	視頻帶寬	0Hz~6.5MHz
微分相位(DP)	<0.7^o	微分增益(DG)	<0.7%
輸入過載電壓	1.5V_P-P(典型值)	輸入/輸出電壓	1V_P-P(典型值)
輸入/輸出阻抗	75Ω(非平衡)	視頻信噪比	≥70dB(加權)

E1接口

碼速率	2048Kbps	碼型	HDB3
標準協議	支持ITU-T G.703	阻抗	75Ω/120Ω
幀結構	PCM30/31	信令	隨路信令

以太網

接口類型	RJ-45	傳輸速率	10M/100M自適應
標準協議	支持IEEE802.3	工作方式	全/半雙工/自適應

FXO/FXS接口

音頻范圍	300Hz~3400Hz	壓縮率	ITU G.711中A律
阻抗	三元復式阻抗200Ω+560Ω//0.1μF	環路電流	25mA/路

高保真

接口類型	RJ45	音頻采樣位寬	24bit
輸入/輸出阻抗	ADC:100KΩ/DAC:10KΩ	輸入/輸出電壓	1.5V_P-P(典型值)
音頻采樣頻率	32KHz	音頻信噪比	≥90dB
音頻帶寬	20Hz~20KHz	總諧波失真	<1%
