IDM MUX180光電一體化傳輸設備
概述
IDM MUX180光電一體化傳輸設備是我公司推出的新一代基于MSTP技術和PCM技術的光電一體化傳輸設備，集MSTP傳輸、PCM多業務接入功能于一體，可滿足廣大用戶對寬帶、窄帶多種業務光纖傳輸和接入的需求，利用SDH環網保護功能提供更可靠的通信保護。IDM MUX180一體機可直接連接遠端電話、計算機、攝像頭等終端，在遠端還可以通過光口延伸，連接PDH光端機、光貓和多業務光端機等，適應各種網絡拓撲結構。

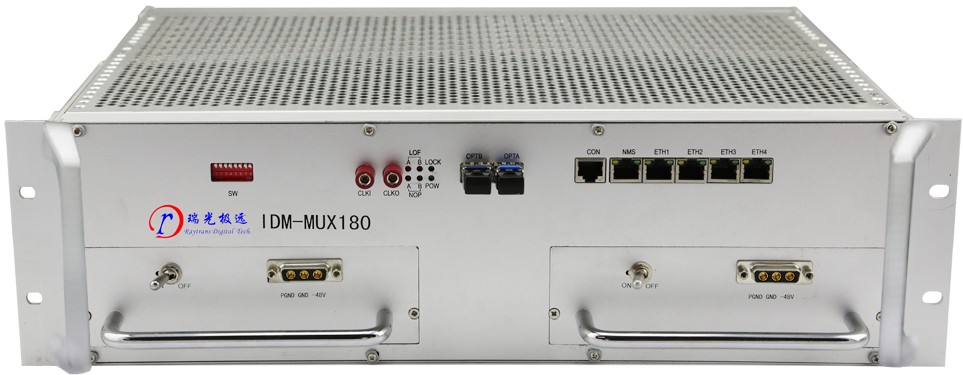

圖1 IDM MUX180光電一體化傳輸設備前面板示意圖
產品特性
Ø 機箱結構采用19英寸標準3U機箱、插盤式設計；提供17個3U用戶插盤槽位；
Ø 兩個SFP類型STM-1光接口，支持SDH環網、鏈網，提供支路1+1通道保護；
Ø 提供TDM接口業務間的252×252 VC-12級無阻塞交叉，支持單向、雙向和廣播業務；
Ø IDM MUX180光電一體化傳輸設備最多支持180路64K時隙業務的接入；
Ø 可提供4組物理隔離的EoS以太網，每組EoS帶寬為N×VC12（N=1~50）可設；每組并提供1組擴展以太網端口預留；與8FE盤配套使用擴展以太網接口數量；
Ø 提供5合一2線音頻卡：3U-8MVOICE;每張盤提供8路2線音頻；每路2線音頻可以配置成FXO/FXS/熱線/磁石/2100磁石模式；
Ø 時鐘源可以選擇線路時鐘、外時鐘(2Mbit/s或2MHz)和自由振蕩；
Ø IDM MUX180光電一體化傳輸設備提供17個用戶槽位，可插入多種業務盤，提供PDH、E1、FXO/FXS、V.24/V.28/V.35、EM2/4、熱線電話、磁石電話、高保真音頻、X.50和10M/100M以太網等語音和數據業務的接入；
Ø IDM MUX180光電一體化傳輸設備可以插入3UMPCONV用戶光口擴展盤、WG300信令交換盤；
Ø 標準機型無中繼傳輸距離為40公里；超過此傳輸距離可以進行定制；
Ø 提供基于DCC、E1、N*64K和TCP/IP的以太網管理通道，提供SNMP簡單網絡管理協議；
Ø DC -48V和AC 220V，可選DC+DC、AC+AC、AC+DC雙備份電源；
技術規格
光接口
|
接口類型
|
SFP
|
光纖模式
|
單模(可選多模)
|
|
收/發速率
|
155.52Mbps/155.52Mbps
|
收/發波長
|
1310nm/1550nm
|
|
發光功率
|
-12~-6dBm
|
接收靈敏度
|
優于-32dBm
|
|
傳輸距離
|
20Km，可選裝遠距離光模塊實現更遠距離的光纖傳輸
|
||
E1接口
|
碼速率
|
2.048Mbps
|
碼型
|
HDB3
|
|
標準協議
|
支持ITU-T G.703
|
阻抗
|
75Ω/120Ω
|
|
幀結構
|
PCM30/32
|
信令
|
隨路信令
|
以太網
|
接口類型
|
RJ-45
|
傳輸速率
|
N×VC12（N≤50）
|
|
標準協議
|
支持IEEE802.3
|
工作方式
|
全/半雙工/自適應
|
FXO、FXS接口
|
音頻范圍
|
300Hz~3400Hz
|
壓縮率
|
ITU G.711中A律
|
|
阻抗
|
三元復式阻抗200Ω+560Ω//0.1μF
|
環路電流
|
20mA/路
|
同向64K接口
|
碼型
|
G.703標準
|
碼速率
|
64Kbps
|
|
阻抗
|
平衡120Ω
|
全面符合ITU的G.703建議標準
|
|
EM2/4線接口
|
音頻范圍
|
300Hz~3400Hz
|
阻抗
|
平衡600Ω
|
|
壓縮率
|
ITU G.711中A律
|
回波損耗
|
不低于18dB
|
磁石接口
|
音頻范圍
|
300Hz~3400Hz
|
阻抗
|
平衡600Ω
|
|
壓縮率
|
ITU G.711中A律
|
回波損耗
|
不低于18dB
|
V.24接口
|
傳輸速率
|
異步≤9600bps；同步64Kbps
|
電氣特點
|
符合CCITT V.28協議
|
V.35接口
|
接口類型
|
RJ-45
|
電氣特點
|
符合ITU-T V.35建議
|
|
傳輸速率
|
n×64Kbps（n=0～31）
|
終端接口
|
符合ISO2593規定
|
電源及功耗
|
供電方式
|
AC220V/DC- 48V
|
整機功耗
|
≤90W
|
環境條件
|
工作溫度
|
-20oC ~+50oC
|
相對濕度
|
0~95%（無凝結）
|
產品尺寸
|
長度×深度×高度
|
482×309×132(mm)
|
應用示例一

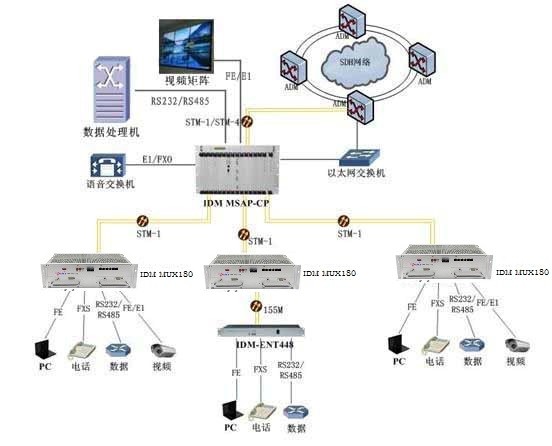

圖2 星型網絡應用示意圖
IDM MUX180可以與其他SDH設備組成星型網絡，向用戶提供電話、數據、IP、視頻業務。
應用示例二

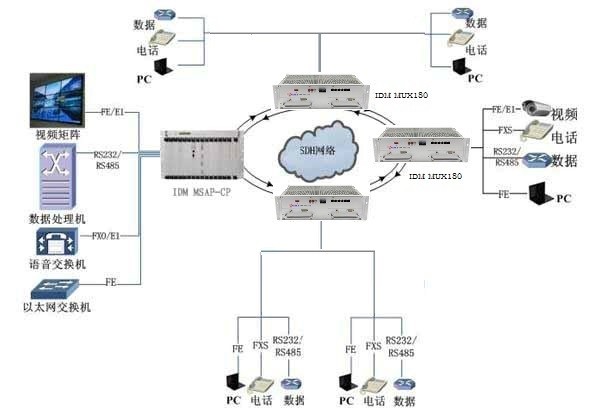

圖3 環型網絡應用示意圖
IDM MUX180可組成環型網絡，利用1+1通道保護機制保證向用戶提供電話、數據、IP、視頻業務可靠通信。
