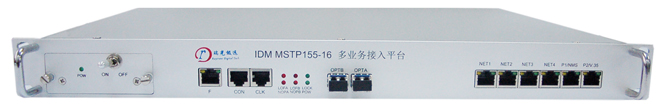

IDM MSTP155-16 SDH多業務接入平臺
概述：
IDM MSTP155-16多業務接入平臺是以SDH和EOS技術為核心，STM-1級別的多業務型SDH光傳輸系統，技術性能完全符合ITU-T標準。本設備為用戶提供多種業務的接入和傳輸，提供A、B兩個155.52Mbps的光接口，最多可以提供18個10M/100M以太網接口，16組E1接口。具備ITU-T G.813標準的網元定時、VC-12交叉連接和通道保護功能。此外，IDM MSTP155-16還可作為分插復用器或終端復用器，用于組建點對點、點到多點的鏈型和環形傳輸網絡。IDM MSTP155-16多業務接入平臺可廣泛應用于電信數據業務、電力、銀行、公安、部隊等部門公用電話網接入或?qū)＞�信息傳輸。
產品特性：
19英寸1U標準機箱結構，易于安裝；
集成了SDH、PDH、IP接入功能于一體，滿足用戶遠端大部分業務接入的需求；
支持3個業務槽位，可插入E1業務盤、FXS/FXO盤、V.24/V.35盤、以太網擴展卡、視頻卡、通用業務盤，根據需求靈活配置；
該設備具有多種時鐘模式，能夠滿足各種應用環境的時鐘需求。包括本地晶振時鐘、線路提取時鐘、外部時鐘2MBIT/2MHZ；
完善的監控告警功能。面板指示燈可以顯示具體告警狀態，同時設備能夠輸出告警信息；
主機提供雙光口或雙電口的SDH接口，便于構成鏈網或冗余環式結構；
支持點對點、鏈形、環形組網方式，也可與集中型MSTP系統聯合組網；
交叉容量為128×128 VC-12；
在光口模式下可以提供FC/SFP光模塊；
可以與任何標準SDH/MSTP設備的STM-1光接口對接；
DC-48V、AC220V電源可選。
技術規格：
光接口
|
接口類型 |
FC(可定制SC等) |
光纖模式 |
單模(可選多模) |
|
收/發速率 |
155M/155M |
收/發波長 |
1310nm/1550nm |
|
發光功率 |
-15~-8dBm |
接收靈敏度 |
優于-32dBm |
|
傳輸距離 |
20Km，可選裝遠距離光模塊實現更遠距離的光纖傳輸。 |
||
E1接口
|
碼速率 |
2048Kbps |
碼型 |
HDB3 |
|
標準協議 |
支持ITU-T G.703 |
阻抗 |
75Ω/120Ω |
|
幀結構 |
PCM30/31 |
信令 |
隨路信令 |
以太網
|
接口類型 |
RJ-45 |
傳輸速率 |
N×2.048Mbps（N≤50） |
|
標準協議 |
支持IEEE802.3 |
工作方式 |
全/半雙工/自適應 |
電源及功耗
|
供電方式 |
AC220V/DC- 48V |
整機功耗 |
10W |
環境條件
|
工作溫度 |
-15oC ~+50oC |
相對濕度 |
0~95%（無凝結） |
產品尺寸
|
長度×深度×高度 |
440×230×45(mm) |

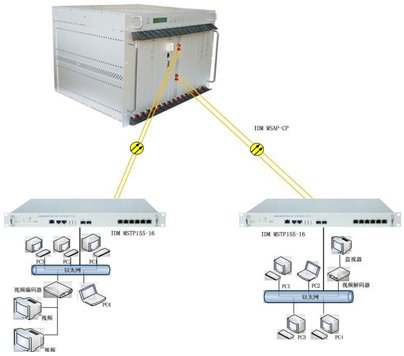

應用示例一 利用IDM MSTP155-16構成星型網
IDM MSTP155-16設備通過光纖與集中型SDH設備組成星型網絡，可以將遠端的業務在中心端進行匯聚，便于中心端對遠端進行統一監控和管理。

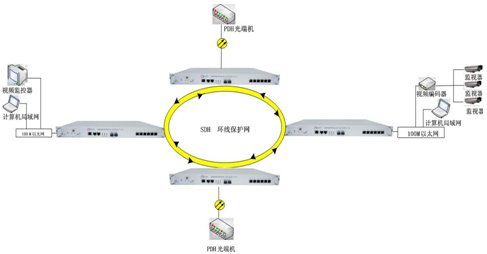

應用示例二 利用IDM MSTP155-16 構成環網
利用多臺IDM MSTP155-16設備組成環網，1+1通道保護機制能保證環網內各項數據和語音傳輸?shù)膶?shí)時性和準確性。
