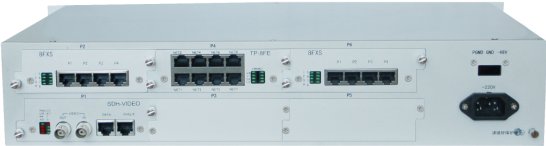

IDM MSAP155-24 SDH多業務接入平臺
概述：
IDM MSAP155-24多業務接入平臺是我公司根據市場需求而推出的新一代基于SDH技術的產品，集多業務接入、SDH傳輸、PDH光接入功能于一體，可滿足廣大用戶對寬帶、窄帶多種業務光纖傳輸和接入的需求，MSAP設備提供更可靠的通信保護。MSAP設備可直接對應遠端PDH光端機、光貓和多業務光端機等，適應各種網絡拓?fù)浣Y(jié)構。
產品特性：
19英寸標準2U機箱，便于安裝，DC -48V和AC 220V雙電源互備份；
MSAP設備支持2路STM-1光接入，集SDH、PDH、PCM和IP功能于一體；
2路n×64K（n=0-31）的V.35/V.11通道；
可提供4路物理隔離的以太網，能實現N×E1（N=1~63）帶寬捆綁任意分配；
采用插卡式結構設計，配置靈活，具有很強的升級性；
MSAP設備支持點對點、鏈形、環形組網方式，也可與集中型IDM MSAP-CP聯合組網；
提供F（100Base-T）和f（RS232）網管接口，具有完善的網管功能；
MSAP設備提供6個用戶槽位，可插入PDH業務盤、E1業務盤、64K業務盤，支持PDH、E1、FXO/FXS、V.24/V.28/V.35、EM、熱線電話、磁石電話、X.50、X.58和10M/100M以太網等語音和數據業務的接入；
技術規格：
光接口
|
接口類型 |
FC(可定制SC等) |
光纖模式 |
單模(可選多模) |
|
收/發速率 |
155Mbps/155Mbps |
收/發波長 |
1310nm/1550nm |
|
發光功率 |
-12~-6dBm |
接收靈敏度 |
優于-32dBm |
|
傳輸距離 |
20Km，可選裝遠距離光模塊實現更遠距離的光纖傳輸 |
||
E1接口
|
碼速率 |
2.048Mbps |
碼型 |
HDB3 |
|
標準協議 |
支持ITU-T G.703 |
阻抗 |
75Ω/120Ω |
|
幀結構 |
PCM30/31 |
信令 |
隨路信令 |
以太網
|
接口類型 |
RJ-45 |
傳輸速率 |
N×2.048Mbps（N≤63） |
|
標準協議 |
支持IEEE802.3 |
工作方式 |
全/半雙工/自適應 |
FXO、FXS接口
|
音頻范圍 |
300Hz~3400Hz |
壓縮率 |
ITU G.711中A律 |
|
阻抗 |
三元復式阻抗200Ω+560Ω//0.1μF |
環路電流 |
25mA/路 |
EM2/4線接口
|
碼型 |
G.703標準 |
碼速率 |
64Kbps+ppm
|
|
阻抗 |
平衡120Ω |
全面符合ITU的G.703建議標準 |
|
同向64K
|
音頻范圍 |
300Hz~3400Hz |
阻抗 |
平衡600Ω |
|
壓縮率 |
ITU G.711中A律 |
回波損耗 |
不低于18dB |
V.24接口
|
傳輸速率 |
異步≤9600bps；同步64Kbps |
電氣特點 |
符合CCITT V.28協議 |
V.35接口
|
接口類型 |
RJ-45 |
電氣特點 |
符合ITU-T V.35建議 |
|
傳輸速率 |
n×64Kbps（n=0～31） |
終端接口 |
符合ISO2593規定 |
電源及功耗
|
供電方式 |
AC220V/DC- 48V |
整機功耗 |
≤50W |
環境條件
|
工作溫度 |
-30oC ~+50oC |
相對濕度 |
0~95%（無凝結） |
產品尺寸
|
長度×深度×高度 |
440×230×90(mm) |
方案圖：

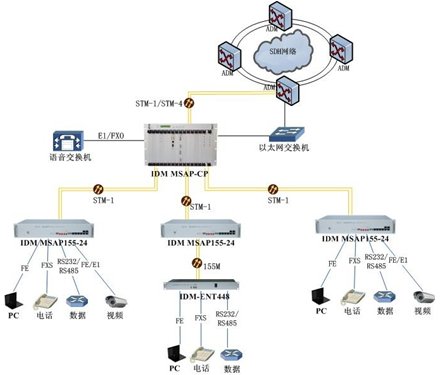

IDM MSAP155-24可以與其他SDH設備組成星型網絡，將遠端的業務進行匯聚，便于對遠端的業務進行監控，以解決遠端單位分布分散的問題。
IDM MSAP155-24可以與其他SDH設備組成星型網絡，將遠端的業務進行匯聚，便于對遠端的業務進行監控，以解決遠端單位分布分散的問題。

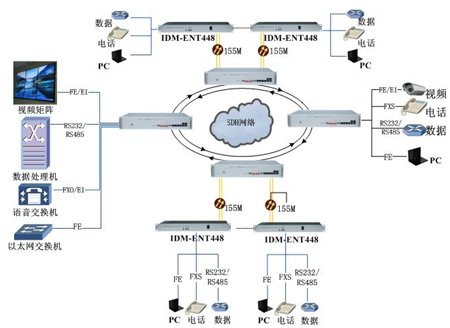

環型網絡應用示意圖
IDM MSAP155-24可組成環型網絡，利用多臺設備組成環網，1+1通道保護機制能保證環網內各項數據和語音傳輸?shù)膶?shí)時性和準確性。
