PCM設備 IDM-MINI8綜合業務復用設備
概述：
IDM-MINI8綜合業務復用設備是我公司研制的在E1傳輸通道或光纖傳輸通道上傳輸N*64K數據業務的同時可傳輸8路64K話音、數據業務的綜合復用傳輸設備。
IDM-MINI8綜合業務復用設備采用獨立式結構，可以將10/100Base-T以太網、語音、V.35、V.24等業務轉化為E1數據流，在E1通道或光纖通道上進行傳輸，適合于通過光纖、微波、DDN專網等信道將接口的工作距離延伸，擴大服務范圍。

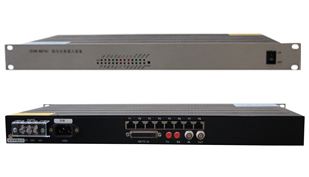

IDM-MINI8綜合業務復用設備
產品特性：
采用19 英寸1U 標準機箱；
采用模塊化結構，功耗低，可靠性強；
可選用E1或光纖傳輸，方便使用；
適應寬幅電壓模式：支持DC-48V或～220V，或雙電源供電；
可作為光貓、接口轉換器使用；
技術規格：
光接口
|
接口類型 |
FC(可定制SC等) |
光纖模式 |
單模(可選多模) |
|
收/發速率 |
155M/155M |
收/發波長 |
1310nm/1550nm |
|
發光功率 |
-2~-11dBm |
接收靈敏度 |
優于-36dBm |
|
傳輸距離 |
20Km，可選裝遠距離光模塊實現更遠距離的光纖傳輸。 |
||
E1接口
|
碼速率 |
2048Kbps |
碼型 |
HDB3 |
|
標準協議 |
支持ITU-T G.703 |
阻抗 |
75Ω/120Ω |
|
幀結構 |
PCM30/31 |
信令 |
隨路信令 |
以太網
|
接口類型 |
RJ-45 |
傳輸速率 |
N×64Kbps（N≤30） |
|
標準協議 |
支持IEEE802.3 |
工作方式 |
全/半雙工/自適應 |
FXO、FXS接口
|
音頻范圍 |
300Hz~3400Hz |
壓縮率 |
ITU G.711中A律 |
|
阻抗 |
三元復式阻抗200Ω+560Ω//0.1μF |
環路電流 |
25mA/路 |
EM2/4線接口
|
音頻范圍 |
300Hz~3400Hz |
阻抗 |
平衡600Ω |
|
壓縮率 |
ITU G.711中A律 |
回波損耗 |
不低于18dB |
V.24接口
|
傳輸速率 |
異步≤9600bps；同步64Kbps |
電氣特點 |
符合CCITT V.28協議 |
V.35接口
|
傳輸速率 |
n×64Kbps（n=1~31）默認：（n=5~31） |
終端接口 |
符合ISO2593規定 |
電源及功耗
|
供電方式 |
AC220V/DC- 48V |
整機功耗 |
≤15W |
環境條件
|
工作溫度 |
-20ºC~60ºC |
相對濕度 |
≤90%（無凝結） |
產品尺寸
|
長度Í深度Í高度 |
440×230×45(mm) |
應用示例：

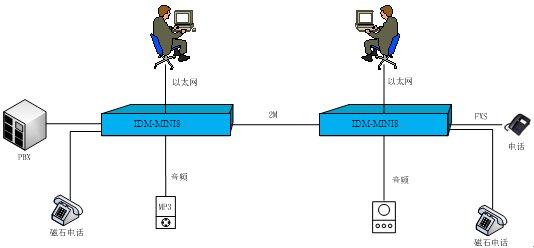

圖1 IDM-MINI8綜合業務復用設備典型應用（E1傳輸）
