目前調度機的發展趨勢是向IP 化發展，國際民航組織也推出了IP 調度在空管上的使用規范，但重要領域的IP 調度都是對IP 傳輸網的性能有特定的要求，如端口流量限制、VLAN劃分等是IP 調度可靠應用的基本保證。在沒有IP 傳輸規劃的辦公網上傳輸IP 語音仍有許多安全隱患。M3000 是基于傳統TDM 時隙交換的語音調度系統，具有交換響應快、硬件語音會議室可以做的容量很大、系統各模塊啟動速度很快等特點，在遠程傳輸時使用基于IP網的VOIP傳輸終端，方便靈活。在一些安全等級高的應用領域任然是主選產品。

IDM M3000設備是一款19英寸2U的調度機，
IDM M3000通過IDM 120N-GP光盤提供一組2.5G光纖環網設備（IDM GTD442）的接入，該設備提供2組物理隔離千兆以太網和4路電話，還可以插入串口服務器插盤，連接各種監控設備。千兆環網上可以接入很多高清攝像頭。

IDM M3000 可以插入WG300盤，實現3個E1上的電話接入。提供2個E1的No.1、No.7、PRI信令接入。

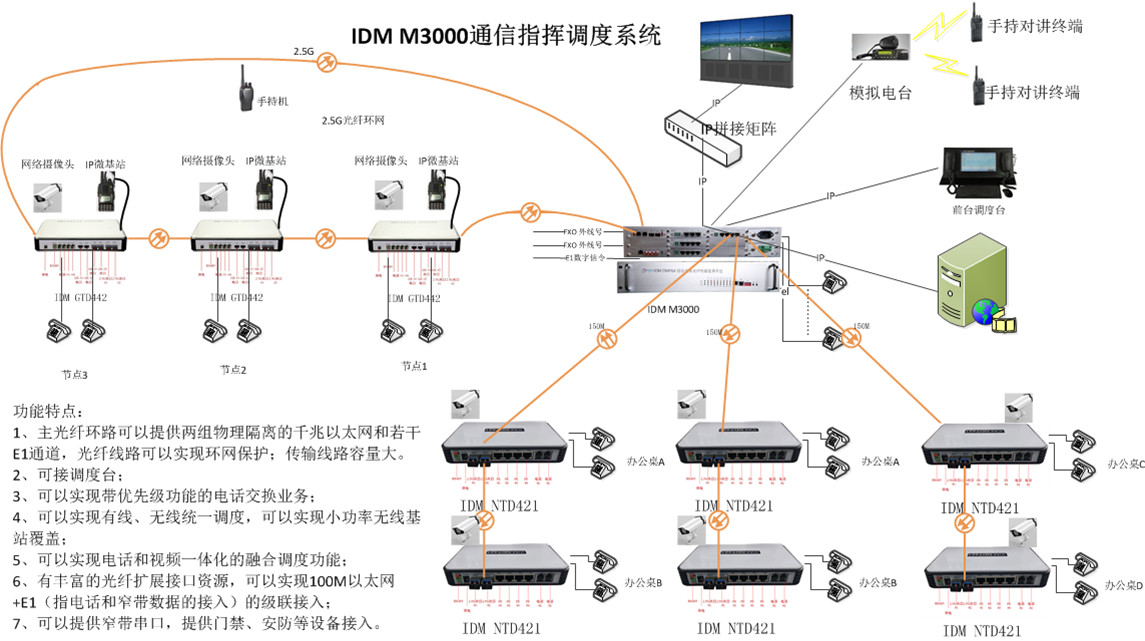

M3000可以提供一個2.5Gbps的光纖環網，環網上有30路電話可以分配，還可插入串口服務器盤，對遠端串口進行匯聚

功能簡介


IDM-M3000最多可以接最多24路無線電臺設備，含HF（短波）、VHF（超短波）單邊帶電臺、350M和800M集群對講等。
設備的中繼接口可以是：
GSM/CDMA接口；
WAN口支持電接口(RJ45)或者光接口(FC)形式的IP電話的接入通道；
普通電話中繼接口；
普通磁石接口或2100HZ磁石接口；
衛星電話接口；
中國1號信令、中國7號信令、PRI信令等；
本設備接普通電話或有線對講終端的接口數量最多90路。

IDM M3000通信指揮調度系統---產品系列


1、IDM M3000通信指揮調度系統組成

主控交換盤可以提供64 方電話會議（本機型可擴展到128 方）、最多召開32 個電話會議，提供同時進行64 路DTMF 檢測，主控盤上提供2 組E1 接口，可以配制成中國7 號信令、或PRI信令。
M3000 可以直接與調度電話等終端相連使用，也可以和調度臺配合使用實現靈活的調度功能。
可以使用IP錄音系統同時對30路電話進行錄音。

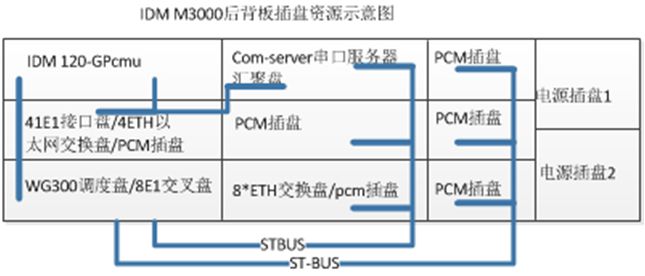

整機提供6 個用戶盤位，每個盤位可以插入VHF 接口盤、FXS 用戶電話盤、FXO 局端電話盤、Hot熱線電話盤、MAG磁石電話盤、Mpconv百兆光纖擴展盤等。
用戶盤處插入VHF 電臺接口盤時每盤4 路，可以連接電臺發射機、接收機、遙控操作臺等。
插入FXS、FXO、MAG盤時，每盤10 路。
Mpconv每盤4個光口，每個光方向可以接入NTD421光纖鏈網。
FXO接口允許通過交換機用戶線訪問M3000 上的調度資源。即外線通過FXO 也可以守聽VHF電臺接口。
FXS用戶接口可以接普通電話機、PTT對講終端等。也可以通過PCM接入傳輸?shù)礁�遠操作站點。

2、IDM M3000通信指揮調度系統信息流程圖

3、IDM M3000通信指揮調度工作模式

1）多方會議模式：與普通電話機對講采用多方會議的模式，即對應每一個VHF無線電配置1個會議號，所有守聽該電臺的電話可以撥號進入該會議室，在會議室內，任何一方（包括電臺和電話）的語音都會被發送到其他電話，也能發送到VHF電臺。VHF的連續發射時間限制在2分鐘之內。由于會議室容量有限，可以自由對講的電話終端數量有限。但此時還可以增加一些只接聽的終端。
2）普通電話對講模式：此種模式加入某個VHF對講的電話數量不受限制，電話撥入VHF的接入號碼后即可守聽該電臺的語音，當要與電臺講話時，需要按話機上的flash鍵、或拍插簧可以獲得20秒的講話權（系統默認20秒，也可有系統設置），為防止多人爭搶，獲得講話權的話機上有講話提示音。
3）PTT終端對講模式：這種模式下終端平常都處于對電臺的守聽狀態，當需要發言時按下PTT鍵（普通電話機需要增加PTT適配器，我公司提供帶PTT功能切換的電話機），講話時間由終端決定！
4 ）廣播模式：VHF電臺的聲音單向廣播到各個加入守聽的電話中，終端只接聽VHF的聲音，這種模式不限制收聽每個VHF語音的電話數量。
注：
在實際使用中，可以把4模式和其他3種模式結合使用。
多個VHF電臺并機操作，將2個或2個以上電臺橋接到同一個會議室內，一個電臺接收到的語音可以轉發到其它電臺或電話終端；
一個電話可以加入多個VHF電臺守聽，它的發言可以同時發送到多個電臺。

4、IDM M3000通信指揮調度工作模式（續）                                                                ---無線通道接入控制模式


1 ) 、PTT控制模式：有PTT功能的音頻接口在與無線電臺、集群接口時，優先使用PTT控制模式
2 ) 、DSP音量控制模式：有些音頻終端無PTT功能（如會議話筒），就需要動態監測聲音大小，通過聲音大小來控制無線接口的接受和發送
3 ) 、雙音頻話機鍵盤控制模式：電話機和手機可以通過雙音多頻（DTMF）鍵盤向調度機發出控制無線接口的接受和發送命令。

注1：每個無線接口可以選擇一種控制模式
注2：手機或外線固話輸入*02，接入2信道電臺，講話按#號后可獲得15秒（系統可設）發言權，退出須輸入[*#]或[*3302]。

5、IDM M3000通信指揮調度系統典型終端示意圖

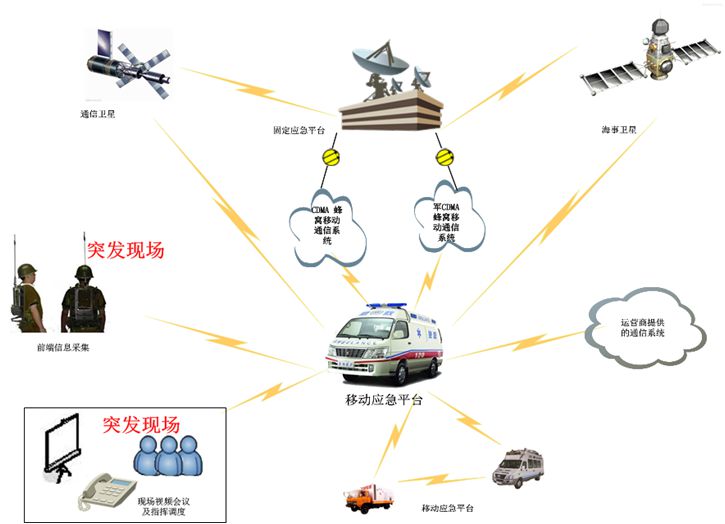

6、IDM M3000通信指揮調度系統遠程傳輸示意圖

7、IDM M3000通信指揮調度系統功能


1)、提供多種制式通信接口
2)、提供自動和人工接續方式
3)、提供一鍵直通的調度功能
4)、提供平板遙控同步操作功能
5)、提供快速分群合群指揮功能
6)、提供本級和上級越級指揮功能
7)、提供指揮錄音和播放功能

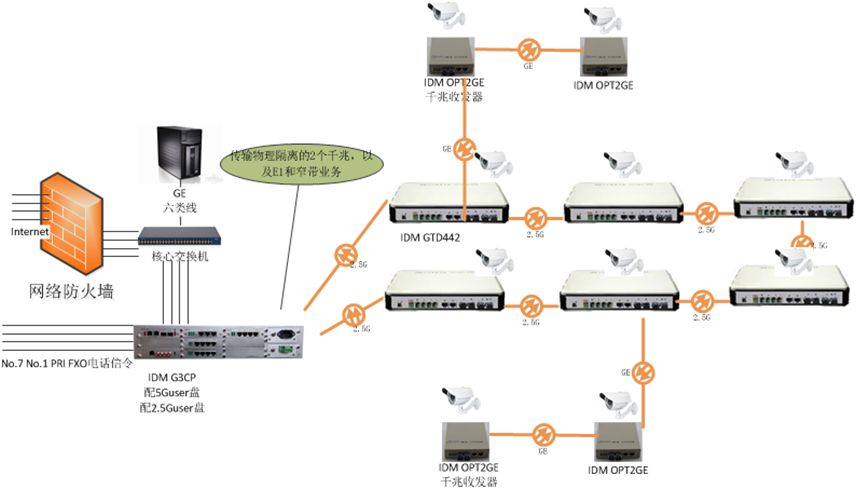

IDM M3000應用1—M3000的2.5G光纖環網音視頻布防系統

IDM M3000應用2—光纖環網音視頻布防系統

IDM M3000可以接入90路有線、無線系統。還可以通過光纖環網實現音視頻監控指揮。
環網的優勢是中間某點光纖斷開后，不影響正常通信。
可以做到遠端提機即通，圖像同步顯示。也可以對各個崗位進行廣播、轉接，電話機和集群對講機可以同時監聽。做到流動崗和固定崗相結合。
本系統可以有最多8個光纖環，每兩個環共享30路電話。
支持環網插卡是IDM MPconv盤，遠端連接IDM NTD421。

IDM M3000通信指揮調度系統---系統優點

基于TDM的調度系統帶寬預留、永不占線、抗干擾能力強，語音時延小，而IP軟交換易受IP廣播風暴、或其他突發IP流量的影響。
適應的終端類別多；用戶終端通信方式多樣，滿足各種應急需求；
本指揮機接入外部通信資源的手段多，直接提供多種通信手段；
最常用的指揮操作一鍵完成；
群組指揮（會議指揮）靈活、功能多，一鍵操作；
體積小，便于攜帶，自帶電池、適合野外作業、野外部署快；
系統狀態和用戶狀態采用多色指示燈顯示，系統設置和系統功能操作采用液晶屏輔助顯示。
通過基帶音頻的跨接具有可靠的保密性。（無接收無發射功能)
統一調度功能是由有權限的控制臺操作，安全可靠。
模塊式結構支持熱插拔，實時更換其他通用模塊。
可保存模塊設置的參數,無需更換同類模塊而改變使用頻率范圍。
快速靈活地組成臨時通話網及優先通話網。有交叉互通能力，具備多網交換互通功能。
快速建立/拆除臨時無人職守的監聽功能。
設備由11V~15V直流供電，可用輕便的充電電池或車上電源，也可用110V~220V交流電源。
設備具有時域降噪，發射/接收音頻延遲。
•話音操控發射檢測。（VOX）
•話音調制識別。（VMR)
•雙音多頻檢測及產生。（DTMF ）
•陸上公共電話網自適應混合。（PSTN）
•發射機監控音。
•IP網絡中傳輸無線信號(RoIP)。
•IP網絡中傳輸話音信號(VoIP)。
