IDM NTD421（CS）磁石電話光端機
一、 概述

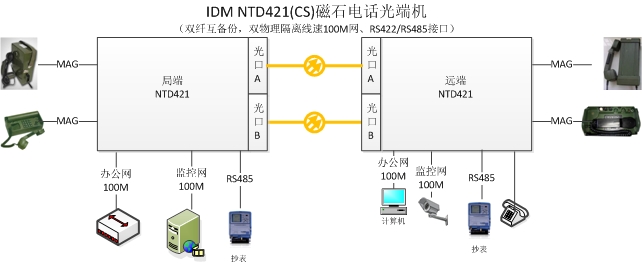

IDM NTD421（CS）磁石電話光端機是北京瑞光極遠數碼科技有限公司推出的新一代基于高速光纖傳輸技術和PCM技術的光電一體化傳輸設備，集以太網傳輸、PCM多業務接入功能于一體，可滿足廣大用戶對寬帶、窄帶多種業務光纖傳輸和接入的需求。IDM NTD421（CS）磁石電話光端機可直接連接遠端電話、計算機、攝像頭等終端；與G3CP相應板卡配套，能夠?qū)崿F(xiàn)點到點，鏈網、環網等網絡拓?fù)浣Y(jié)構。光端機可廣泛應用于公安、電力、鐵路、礦山等專網和移動、聯通、電信等公網領域。
二、 產品特性
Ø 光端機采用桌面型機箱結構設計，集成度高，體積��；
Ø 在設備中融合高速光纖傳輸、PCM業務接入和以太網接入技術；
Ø 支持2路250Mpbs光傳輸接口，FC光模塊接口形式，可組成鏈網、環網或點對點光口互備份組網；
Ø 4個以太網接口，點對點每?jī)蓚�(gè)共享1個物理隔離的線速100M的以太網，鏈型組網是4個以太網口共享一組線速100M以太網；
Ø 光端機提供兩路磁石電話MAG；
Ø 光端機提供兩路半雙工的RS485接口、或者1路全雙工的RS422接口
Ø 可以組成點對點、鏈網等網絡標準機型無中繼傳輸距離為40公里；超過此傳輸距離可以進行定制；
Ø DC5V電源。
三、 技術規格
1) 光接口
|
接口類型
|
FC
|
光纖模式
|
單模(可選多模)
|
|
收/發速率
|
250M/250M
|
收/發波長
|
1310nm/1550nm
|
|
發光功率
|
-12~-6dBm
|
接收靈敏度
|
優于-18dBm
|
|
傳輸距離
|
20Km，可選裝遠距離光模塊實現更遠距離的光纖傳輸
|
||
2) 以太網
|
接口類型
|
RJ-45
|
傳輸速率
|
10M/100M/1000M自適應
|
|
標準協議
|
支持IEEE802.3
|
工作方式
|
全/半雙工/自適應
|
3) FXO、FXS接口
|
音頻范圍
|
300Hz~3400Hz
|
壓縮率
|
ITU G.711中A律
|
|
阻抗
|
三元復式阻抗200Ω+560Ω//0.1μF
|
環路電流
|
20mA/路
|
4) 電源及功耗
|
供電方式
|
AC220V/DC- 48V
|
整機功耗
|
≤90W
|
5) 環境條件
|
工作溫度
|
-10oC ~+50oC
|
相對濕度
|
0~95%（無凝結）
|
6) 產品尺寸
|
長度×深度×高度
|
××(mm)
|
IDM NTD421（CS）光端機設備前面板 IDM NTD421（CS）光端機設備后面板
