IDM-30E/30EN綜合業務接入設備 30路電話光端機 2路以太網
概述：
IDM-30E/30EN綜合業務接入設備我公司采用大規模集成電路設計的PCM綜合業務傳輸設備系列之一，該設備利用標準的E1或光纖傳輸通道（G.703標準），采用PCM30/31制式，直接提供語音、線速100M以太網、E1等多種用戶接口。同時，該設備具有安裝簡易，能夠適用各種應用環境的需求�？膳cSDH、PCM設備組成各種網絡。
圖1 IDM-30E/30EN設備示意圖
產品特性：
采用19英寸1U標準機箱，便于安裝。
可以提供標準的30路數據業務；
時鐘模式：可以設置主時鐘、用戶時鐘、滿足各種應用環境；
豐富的64K用戶接口：可以提供來電顯示功能的普通電話卡（FXO、FXS）；
4組E1接口支持透?jìng)髂Ｊ剑?/font>
2組線速100M以太網接口，支持VLAN劃分，以太網可做成4組；
擁有完善的功能控制開關和告警指示功能；
技術規格：
光接口
|
接口類型 |
FC(可定制SC等) |
光纖模式 |
單模(可選多模) |
|
光纖速率 |
155bps±50ppm |
波長 |
1310nm |
|
發光功率 |
-2～-11dBm |
接收機靈敏度 |
優于-36dBm |
E1接口
|
碼速率 |
2048Kbps |
碼型 |
HDB3 |
|
標準協議 |
支持ITU-T G.703 |
阻抗 |
75Ω/120Ω |
|
幀結構 |
PCM30/31 |
模式 |
透?jìng)?/font> |
以太網
|
接口類型 |
RJ-45 |
傳輸速率 |
10/100Base-T 10M/100M |
|
標準協議 |
支持IEEE802.3 |
工作方式 |
全/半雙工/自適應 |
FXO/FXS接口
|
音頻范圍 |
300Hz~3400Hz |
阻抗 |
三元復式阻抗200Ω+560Ω//0.1μF |
|
壓縮率 |
ITU G.711中A律 |
環路電流 |
25mA/路 |
電源及功耗
|
供電方式 |
DC-48V /AC 220V/雙電源 |
整機功耗 |
≤100W |
環境條件
|
工作溫度 |
0ºC～40ºC |
濕度 |
≤90%（無凝結狀態） |
應用示例：

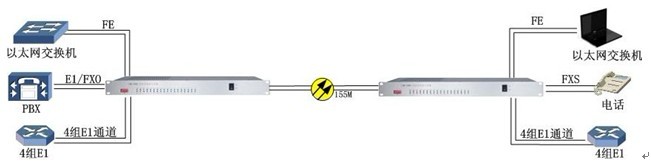

圖1 IDM-30E應用示例圖
圖2 IDM-30EN應用示例圖
