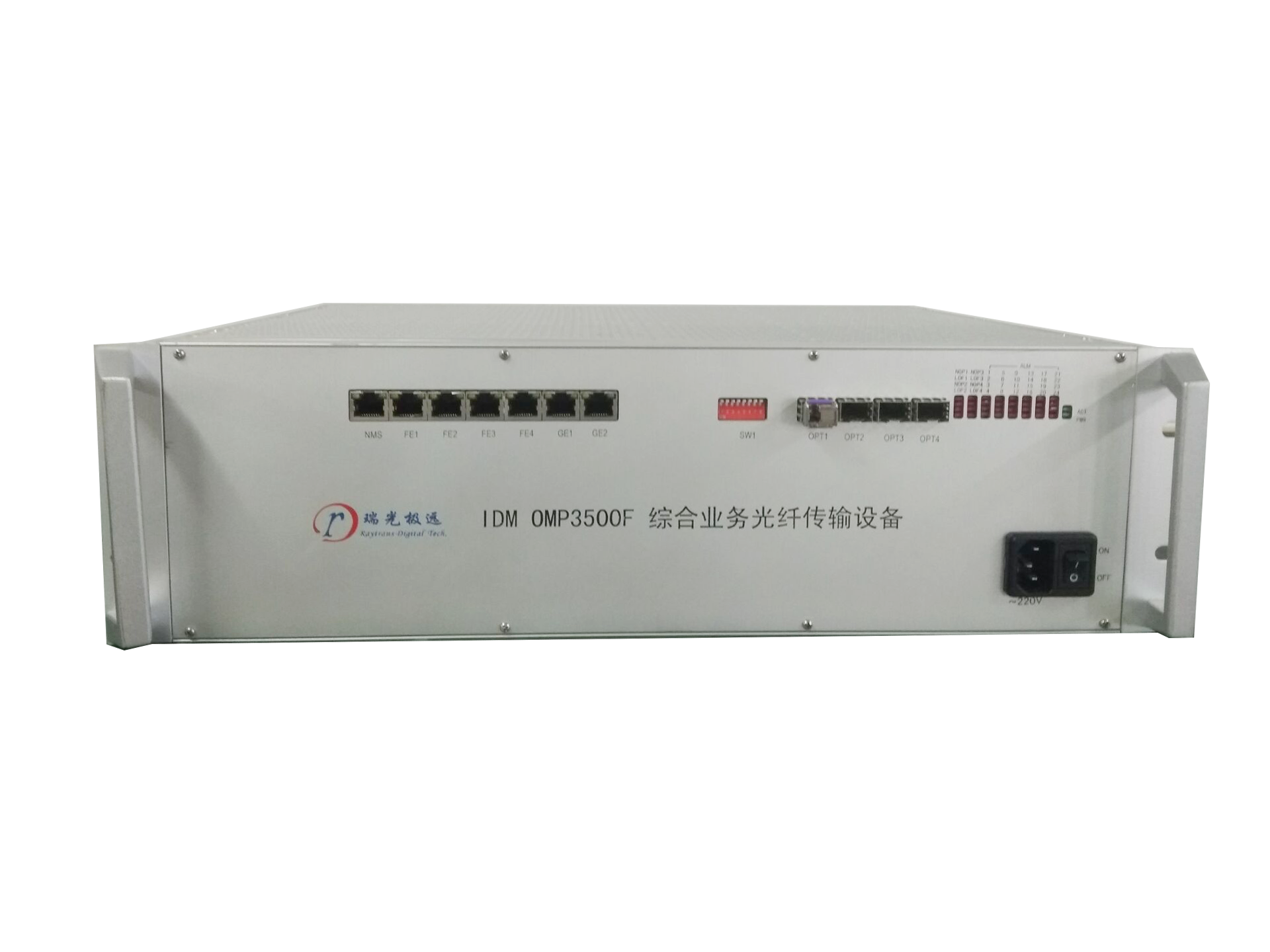

IDM OMP3500F綜合業務光纖傳輸設備
IDM OMP3500F綜合業務接入設備是通過2.5G光纖能夠傳輸最大16組透傳E1和2組物理隔離的線速千兆以太網與4組線速物理隔離的100M以太網、以及120路窄帶PCM的綜合復用平臺。提供2組2.5G光纖互備份。
PCM窄帶業務提供語音、數據、圖像等多種用戶接口。同時具有4組E1與所有用戶接口之間的時隙無阻塞交叉連接設備。同時該設備具有多種時鐘模式，能夠滿足各種應用環境的時鐘需求。
可以同時提供~220V和-48V電源。
機箱結構采用19英寸標準機箱、插盤式設計；提供17個3U用戶插盤槽位；
采用大規模ASIC芯片設計，集成度高；
最大提供2個SFP 2.5G光傳輸接口，可以組建點對點、鏈網、環網或1+1保護網絡；傳輸距離支持20KM，40KM，80KM；默認配置為40KM；
提供2組物理隔離的線速千兆以太網與4組線速物理隔離的100M以太網；
提供最大16組透傳E1；物理接口為CC3-16或CC3-8；
提供最大120路窄帶PCM業務接入能力；
支持SNMP以太網網管；
支持FXS/FXO、磁石卡，每卡10路/8路業務接口；
2/4線EM接口卡，每卡4路接口；
RS232/RS422/RS485每卡8路接口；
GSM/CDMA業務每卡2路；
USER通用接口卡，可以混裝4塊PCM業務模塊，每模塊最多2路；
提供5合一2線音頻卡：3U-8MVOICE;每張盤提供8路2線音頻；每路2線音頻可以配置成FXO/FXS/熱線/磁石/2100磁石模式；
可以插入3UMPCONV用戶光口擴展盤、WG300信令交換盤；
支持視頻監控、視頻會議板卡；
支持DC-48V、AC220V雙電源供電；
光接口
|
接口類型 |
SFP |
光纖模式 |
單模（可選多模） |
|
速率 |
2.5Gbps |
波長 |
1310/1490/1550 |
|
發光功率 |
-1~-10dB |
接收機靈敏度 |
優于-24dBm |
E1接口
|
碼速率 |
2.048Mbps |
碼型 |
HDB3 |
|
標準協議 |
ITU-T G.703 |
阻抗 |
75Ω/120Ω |
|
幀結構 |
PCM30/31 |
模式 |
透傳 |
以太網
|
傳輸速率 |
10M或100M或1000M |
|
|
|
標準協議 |
支持IEEE802.3 |
工作方式 |
全/半雙工/自適應 |
FXO、FXS接口
|
音頻范圍 |
300Hz~3400Hz |
壓縮率 |
ITU G.711中A律 |
|
阻抗 |
三元復式阻抗200Ω+560Ω//0.1μF |
環路電流 |
25mA/路 |
同向64K接口
|
碼型 |
G.703標準 |
碼速率 |
64Kbps
|
|
阻抗 |
平衡120Ω |
全面符合ITU的G.703建議標準 |
|
EM2/4線接口
|
音頻范圍 |
300Hz~3400Hz |
阻抗 |
平衡600Ω |
|
壓縮率 |
ITU G.711中A律 |
回波損耗 |
不低于18dB |
磁石接口
|
音頻范圍 |
300Hz~3400Hz |
阻抗 |
平衡600Ω |
|
壓縮率 |
ITU G.711中A律 |
回波損耗 |
不低于18dB |
V.24接口
|
傳輸速率 |
異步≤9600bps；同步64Kbps |
電氣特點 |
符合CCITT V.28協議 |
V.35接口
|
接口類型 |
RJ-45 |
電氣特點 |
符合ITU-T V.35建議 |
|
傳輸速率 |
n×64Kbps（n=0～31） |
終端接口 |
符合ISO2593規定 |
電源及功耗
|
供電方式 |
AC220V/DC- 48V |
整機功耗 |
≤90W |
環境條件
|
工作溫度 |
-20oC ~+50oC |
相對濕度 |
0~95%（無凝結） |
產品尺寸
|
長度×深度×高度 |
482×309×132(mm) |
