IDM-CH120NET PDH光端機
概述:
IDM-CH120NET光端機是在超大規模集成電路的基礎上開發的光傳輸設備，實現了透傳E1電路和100M線速以太網數據通道的混合復用及光傳輸；全雙工/半雙工自適應；提供完善的本端/對端告警監控；集成度高，功耗低，性能穩定，使用方便。
產品特性:
提供 G.703標準的4/8/16組E1的透明傳輸；
光端機提供155Mbps光接口傳輸速率；
雙電源供電，互為熱備份；
光端機支持E1支路環回功能，便于線路檢測和管理；
光端機可選雙光口冗余，支持強制倒換或自動保護切換
光端機提供2組可劃分VLAN的共享線速100M以太網接口。
技術規格:
光接口
|
接口類型 |
FC(可定制SC等) |
光纖模式 |
單模(可選多模) |
|
傳輸速率 |
155Mbps |
波長 |
1310nm/1550nm |
|
發光功率 |
-2～-11dBm |
接收機靈敏度 |
優于-36dBm |
|
傳輸距離 |
20Km，可選裝遠距離光模塊實現更遠距離的光纖傳輸。 |
||
E1接口
|
碼速率 |
2048Kbps |
碼型 |
HDB3 |
|
標準協議 |
支持ITU-T G.703 |
阻抗 |
75Ω/120Ω |
|
幀結構 |
PCM30/31 |
信令 |
隨路信令 |
以太網
|
接口類型 |
RJ-45 |
傳輸速率 |
10M/100M自適應 |
|
標準協議 |
支持IEEE802.3 |
工作方式 |
全/半雙工/自適應 |
電源及功耗
|
供電方式 |
AC220V/DC-48V |
整機功耗 |
≤40W |
環境條件
|
工作溫度 |
0oC～50oC |
儲存溫度 |
0～95%（無凝結狀態） |
產品尺寸
|
長度×深度×高度 |
440 × 230 × 45 (mm) |
選型列表
|
序號 |
型號 |
簡單描述 |
|
1 |
IDM-CH120NET |
4組E1接口，2組100M以太網接口 |
|
2 |
IDM-CH240NET |
8組E1接口，2組100M以太網接口 |
|
3 |
IDM-CH480NET |
16組E1接口，2組100M以太網接口 |

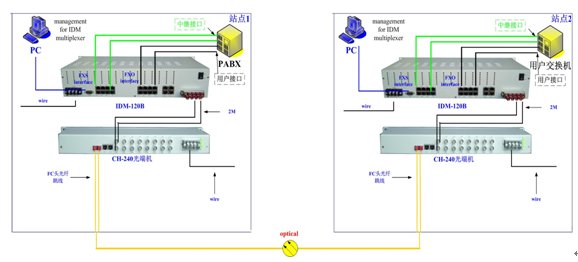

典型應用:
