IDM GP2400 系列光端機
一、 概述

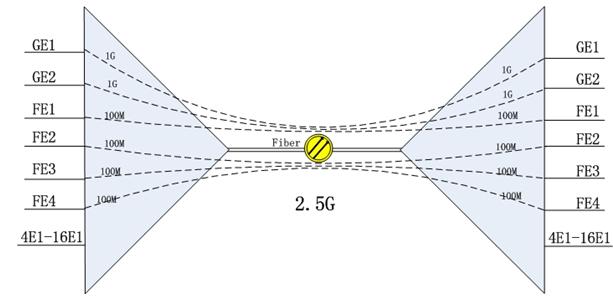

IDM GP2400 系列光端機是北京瑞光極遠公司推出的新一代基于高速光纖傳輸設備，集千兆以太網傳輸、百兆以太網傳輸、E1業務傳輸于一體，可滿足廣大用戶對光纖傳輸和接入的需求。IDM GP2400 系列光端機單機提供2.5G光口，提供4-16組E1電路、4組100M線速以太網、2組線速1000M以太網接口。光端機可提供SNMP網管接口，完善的告警監控功能，集成度高，功耗低，性能穩定，使用方便。
GP2400系列光端機可廣泛應用于公安、電力、鐵路、礦山等專網和移動、聯通、電信等公網領域。
二、 產品圖片
三、 產品特性
Ø 機箱結構采用19英寸標準1U機箱；
Ø 光端機支持2路2.5Gpbs光傳輸接口，SFP光模塊接口形式；
Ø 最大支持16路E1接口，E1接口75Ω或120Ω可選；
Ø 可提供2組物理隔離的1000M以太網，每組帶寬可設；
Ø 可提供4組100M以太網接口；
Ø 標準機型無中繼傳輸距離為40公里；超過此傳輸距離可以進行定制；
Ø 提供基于IP的SNMP網管接口；
Ø DC -48V和AC 220V，可選DC+DC、AC+AC、AC+DC雙備份電源。
四、 技術規格
1) 光接口
|
接口類型
|
SFP
|
光纖模式
|
單模(可選多模)
|
|
收/發速率
|
2.5G/5.25G
|
收/發波長
|
1310nm/1550nm
|
|
發光功率
|
+2dBm
|
接收靈敏度
|
優于-20dBm
|
|
傳輸距離
|
20Km，可選裝遠距離光模塊實現更遠距離的光纖傳輸
|
||
2) E1接口
|
碼速率
|
2.048Mbps
|
碼型
|
HDB3
|
|
標準協議
|
支持ITU-T G.703
|
阻抗
|
75Ω/120Ω
|
|
幀結構
|
PCM30/32
|
信令
|
隨路信令
|
3) 以太網
|
接口類型
|
RJ45
|
傳輸速率
|
10M/100M/1000M自適應
|
|
標準協議
|
支持IEEE802.3
|
工作方式
|
全/半雙工/自適應
|
4) 電源及功耗
|
供電方式
|
AC220V/DC- 48V
|
整機功耗
|
≤90W
|
5) 環境條件
|
工作溫度
|
-10oC ~+50oC
|
相對濕度
|
0~95%（無凝結）
|
6) 產品尺寸
|
長度×深度×高度
|
482×309×132(mm)
|
五、相關產品
|
序號
|
型號
|
簡單描述
|
設備圖片
|
|
1
|
IDM GP2400 4E1
|
4組E1接口，4組100M以太網，2組1000M以太網接口
|
 |
|
2
|
IDM GP2400 8E1
|
8組E1接口，4組100M以太網，2組1000M以太網接口
|
|
|
3
|
IDM GP2400 16E1
|
16組E1接口，4組100M以太網，2組1000M以太網接口
|
 |
|
4
|
IDM OMP集中型
|
每盤最多提供8組透傳E1，雙光口互備份
|
|
|
5
|
IDM G3CP匯聚型
|
每盤對可提供16組E1到SDH接口的匯聚
|
|

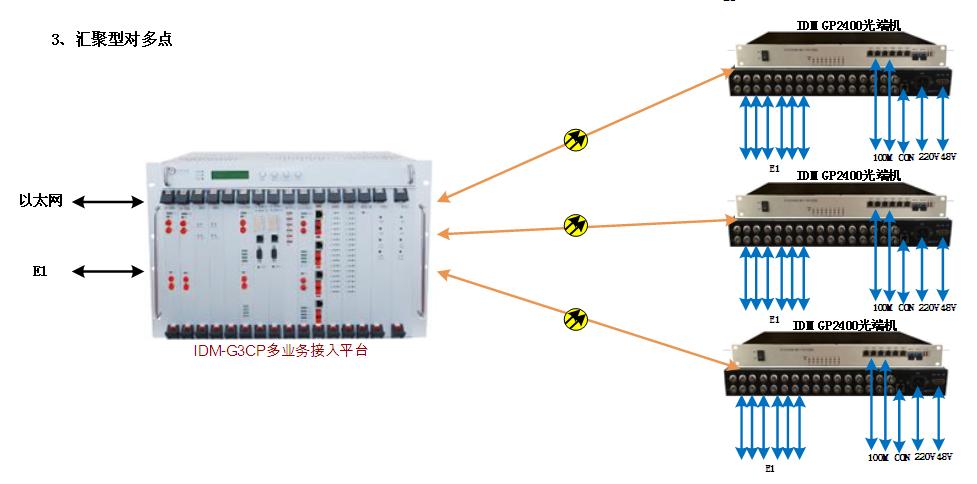

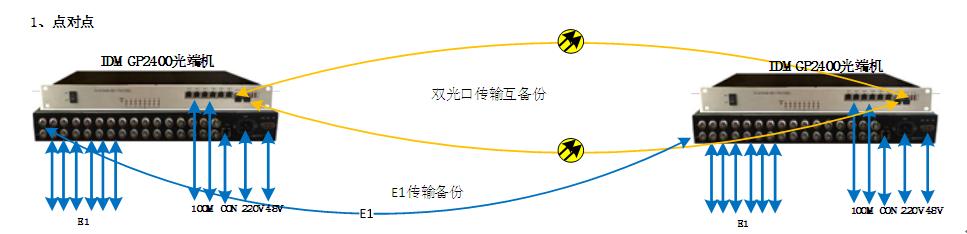

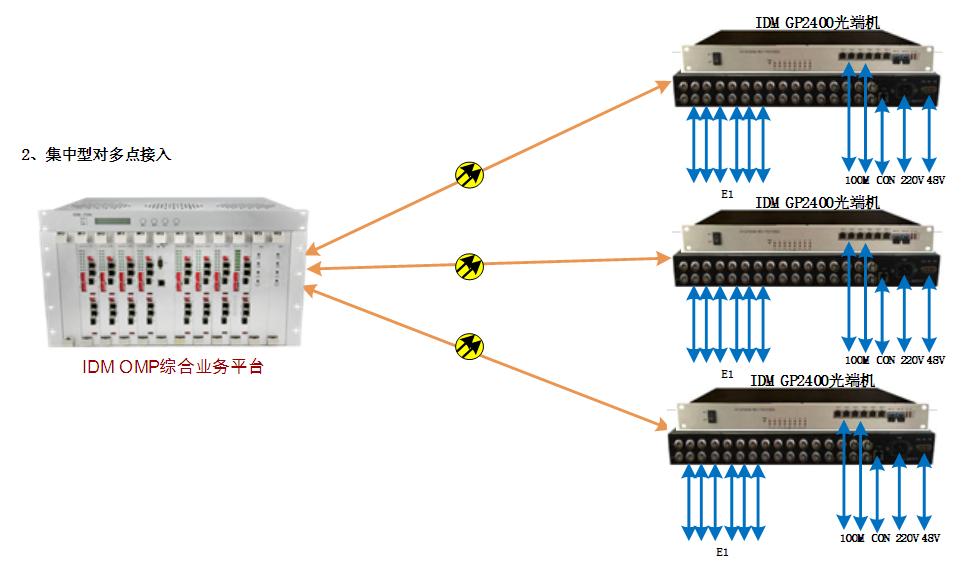

六應用案例
