用戶需求：

1、州二級網機房至縣區傳輸電路租用運營商本地網電路實現。

2、傳輸及其配套設備的安裝、開通均由選用的運營商負責完成。

3、本次項目選用的運營商提供155M傳輸電路,每個縣/市占用其中的8*2M傳輸電路。紅網通話需要傳輸通道為1*2M,動環監控需要5*2M傳輸通道,分別為動環采集上傳需要傳輸通道為1*2M,高清視頻監控上傳需要傳輸通道為4*2M,每個縣市備用傳輸通道2*2M,每個縣/市共需8*2M傳輸通道,全部進行155M通道加密。

4、根據業務需求、網絡覆蓋層級及整體規劃，各縣/市節點，配置遠端PCM24線設備4套。州局端配置PCM128線設備1套，州機房新建一套PCM綜合網管，統一管理全州各縣/市PCM設備，PCM備品備件本期項目不備用，后期在維護項目中備用。

5、本次項目建設州機房至各縣PCM接入機房租用運營商電路傳輸，使用加密機加密。各縣新建PCM接入機房至各縣機關單位、接待賓館路由距離3公里以內的，由各縣新建PCM接入機房直接敷設通信電纜至用戶端。

需求說明：

在組建通信網絡時主要采用基于E1傳輸?shù)耐ㄐ啪W(wǎng)絡。作為優秀通信產品的供應商和方案提供商，北京瑞光極遠數碼科技有限公司推出了基于E1傳輸?shù)?/span>PCM業務通信設備。該通信以為節點交叉設備，實現整個傳輸網絡大容量業務的交叉?zhèn)鬏�，滿足多個站點的業務傳輸?shù)男枰��?/span>

1 方案特點

Ø  傳輸業務容量大；

Ø  傳輸業務種類多；

Ø  傳輸線路可靠；

Ø  投資節省。

2 方案示例

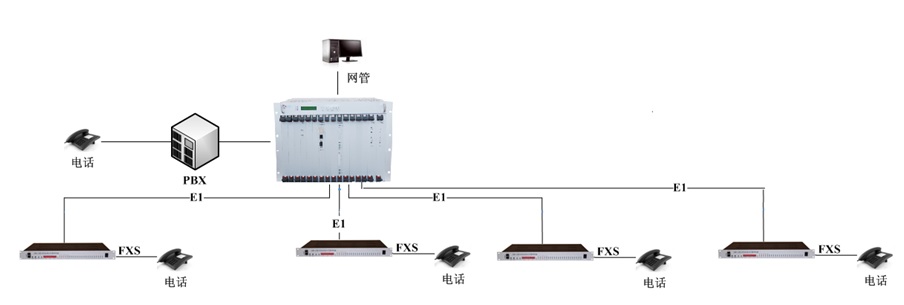

圖1組網應用示意圖

上圖所示方案中突出的特點有：

Ø  業務容量大：一臺IDM MSAP-G3CP SDH大容量綜合業務交叉復用設備最大可以對應84臺IDM MAP4E1-30綜合業務交叉復用設備；

Ø  每個遠端IDM MAP4E1-30綜合業務交叉復用設備可以提供4個E1業務，30路64K（或Nx64K）用戶窄帶業務接入；；

Ø  結構層次性強，可以通過本級設備面板指示燈或者網管系統實時監控到下級設備的工作狀態，并可以對下級設備出現的異常情況做出明確判斷。

Ø  資源利用率高，節省投資：在實際通信業務傳輸中，有大量的基群電路存在空閑時隙，浪費了寶貴的傳輸資源。經過IDM MSAP-G3CP設備可以將若干個基群中的業務電路集中到較少的基群中傳輸，從而節約了傳輸線路；使用IDM MSAP-G3CP設備可將不同電路中方向相同的業務匯聚在一起進行傳輸，提高線路的利用率，有效節省了資金投入。

Ø  網管能力強：我公司自主開發的網管軟件系統具有功能全面、操作簡單的特點，可以向用戶提供人性化的操作界面，方便操作人員進行各種操作；在調度中心調度員通過網管可以對用戶端各種業務的運行狀態進行實時監控，同時也可以對各個站點的業務進行在線配置。

Ø  傳輸可靠性有保障：IDM MSAP-G3CP設備主控盤、電源盤1+1互備份，保證各項業務正常通信；其他各種設備也設計有保護電路、故障上報告警指示燈，為各種故障的出現提供了有力的判定依據，能夠有效縮短排除故障花費的時間，降低故障率。
