機場無線PCM信息傳輸接入信息設備
關鍵詞：MESH無線PCM、無線PDH、無線PCM、無線E1傳輸、無線綜合業務傳輸、微波E1傳輸、微波復用設備
一 概述
在機場信息通信建設運維的過程中，通常會遇到新建或臨時的信息點沒有光纖、或者不適合部署光纖的地方、或者光纖損壞的情況，這時就需要使用無線PDH傳輸系統。
PDH、SDH傳輸設備具有傳輸時延恒定、帶寬穩定、用戶終端業務獨占帶寬、信號質量好、保密性強等優勢，具有IP業務終端不可替代的優勢。
PDH和SDH系統具有光纖傳輸和無線傳輸?shù)饶Ｊ剑峁⿻r(shí)鐘同步或偽同步的傳輸方式，光端機的使用比較普遍，無線SDH使用高于十幾G的頻點，設備價格較貴。無線PDH由于也使用上下行不同頻點的傳輸方式，開通不方便，應用也比較少。現在還有一種使用IP傳輸?shù)膫尉�路仿真技術能夠傳輸E1信息，從而滿足傳統PCM終端的接入，偽線路仿真技術使得傳統的E1接入技術可以利用無線網橋進行傳輸，龐大的無線網橋發展的市場優勢保障傳統PCM終端繼續提供高質量的應用，具有無線PDH的傳輸性能。
無線網橋市場巨大，產品質優價廉，可以在很寬的范圍內改變傳輸頻率，避開對機場設施的無線干擾，由于頻段一般比較高，加上機場的通視效果比較好，可以選用定向天線增強傳輸性能、和抗干擾性能。
無線網橋具有點對點傳輸、點對多點傳輸、以及MESH中繼傳輸方式，部署靈活。通過改良的頻率定制技術，能夠工作在理想頻點上，有效規避環境干擾。
IDM品牌產品提供一體化的無線PDH+PCM的信息接入傳輸模式，既可以像無線網絡產品那樣方便部署，又能夠提供功能多樣的PCM業務接入接口，如FXO/FXS、EM音頻二四線、同步/異步串行數據接口（RS232/RS422/RS485/RS429/V.35等）、視頻接口等。

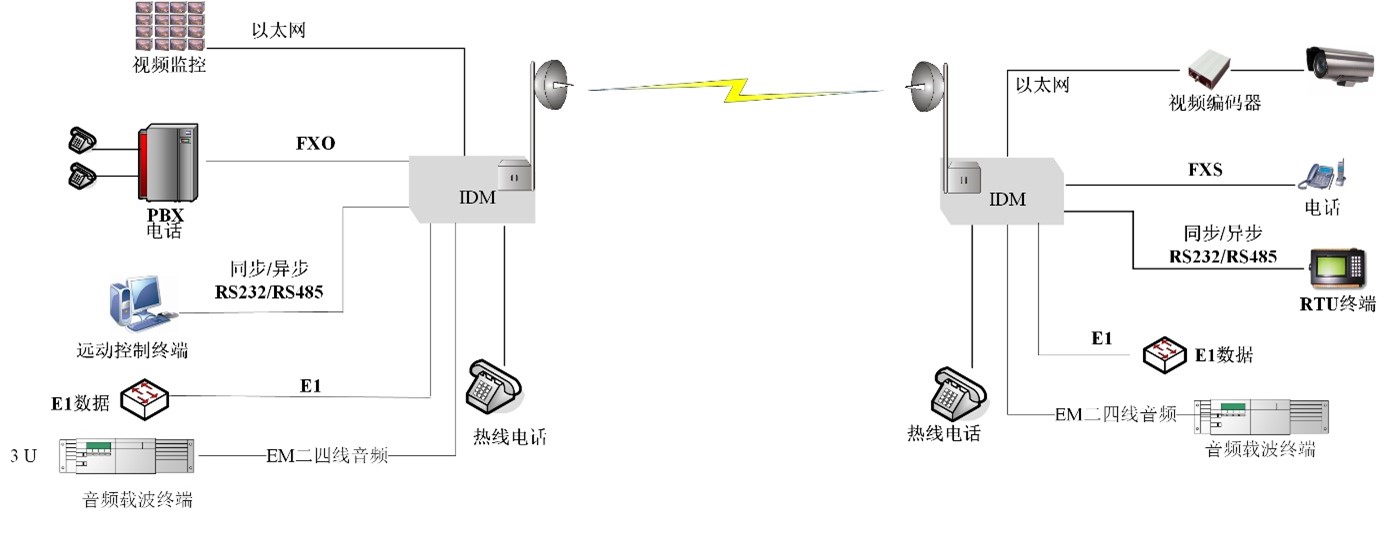

二 無線PCM設備應用

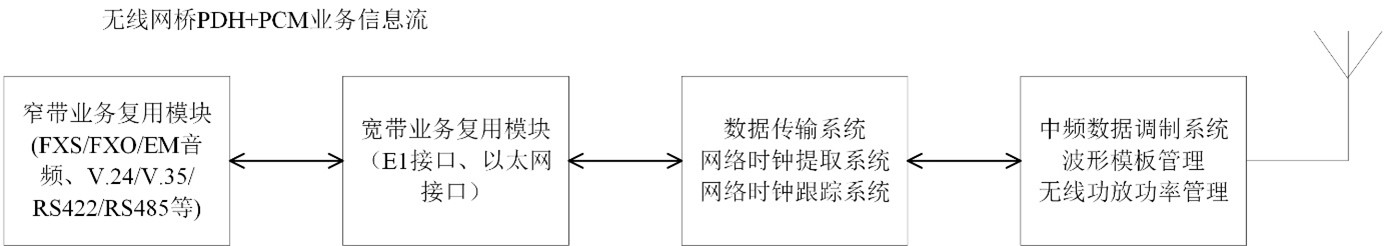

三 無線PCM技術原理
四 無線PCM技術指標
無線PCM集成了PCM技術、PDH技術、偽線路仿真技術、無線網橋技術等，是一款高度集成的一體化接入設備，方便用戶在使用傳統PCM接口的高性能下，又能夠快速開通傳輸。
4.1 無線傳輸指標
Ø 4920~6100MHz，射頻MIMO采用了2T2R構架，無線帶寬支持5/10/20/40MHz可設，物理層帶寬300Mbps，最大發射功率400mW，接收靈敏度高達-96dBm，內置18dBi定向雙極化天線，建議橋接距離1~5公里。
Ø 支持TDMA協議及TDMA帶寬上下分配功能，有效提高PTMP模式下的傳輸帶寬；
Ø 支持動態頻率選擇DFS功能；
Ø 支持發射功率自動調整（IEEE802.11h）；手動調整步進1dBm.
Ø 支持上下行帶寬分配、客戶端隔離、帶寬控制、客戶端信號強度接入控制功能；
Ø 支持防水等級IP68，支持-40~75度工作溫度；
4.2 E1線路指標
Ø 設備支持抖動補償1.5ms到125ms的包時延偏差；
Ø 時鐘精度可達16ppb，滿足3G基站對時鐘精度的要求，有效保證數據回傳；
Ø 多種時鐘模式選擇，內部時鐘、用戶時鐘、恢復時鐘、外部時鐘可選；
Ø 數據傳輸時延小，信號抖動、漂移小，保證TDM業務質量；
Ø 具有完備的指示燈告警功能，方便用戶定位故障；
Ø 具有優異的IP網傳輸性能；
Ø 可配置數據包的緩存空間，使得E1的端到端的時延可達1ms之內；
Ø 帶寬隨意調整功能，可根據E1的數量或IP網傳輸?shù)膸挔顩r來調整E1接口數量
Ø 可配置數據包大小與PSN的吞吐量、延遲相平衡，在二層以太交換網上傳輸性能優異。
|
E1接口碼速率 |
2048Kbpss±50ppm |
支持?jǐn)?shù)目 |
8 |
|
標準協議 |
支持ITU-T G.703 /G.706/G.704 |
碼型 |
AMI/HDB3 |
|
物理接口 |
RJ45（平衡）/ BNC（不平衡） |
抖動特性 |
ITU-T G.823 |
|
阻抗 |
75Ω(不平衡)/120Ω(平衡) |
時鐘恢復精度 |
100ppm/16ppb |
|
E1接口可配 |
E1 接口支持通過軟件進行本地或遠端配置 |
||
4.3 PCM接口指標
4.3.1 FXO、FXS
|
壓縮率 |
ITU G.711中A律 |
音頻范圍 |
300Hz~3400Hz |
|
輸入/輸出阻抗 |
200Ω+560Ω//0.1μF |
環路電流 |
25mA/路 |
4.3.2 EM2/4線
|
壓縮率 |
ITU G.711中A律 |
音頻范圍 |
300Hz―3400Hz |
|
阻抗 |
平衡600Ω |
回波損耗 |
不低于18dB |
4.3.3 V.24
|
傳輸速率 |
異步≤9600bps 同步64Kbps |
電氣特點 |
符合CCITT V.28協議 |
4.3.4 V.35
|
傳輸速率 |
N×64Kbps（N=1~30） |
電氣特點 |
符合ITU-T V.35建議 |
4.3.5 同向64K
|
碼型 |
G.703標準 |
碼速率 |
64Kbps±100ppm |
|
阻抗 |
平衡120Ω |
全面符合ITU的G.703建議標準 |
|
4.4 視頻編解碼技術指標
|
輸入接口 |
HDMI |
最高支持1920x1080P@60fps 支持的分辨率：1080P、720P、1600*1200、1440*900、 1366*768、1280*1024、1024*768、800*600、360P等。 |
|
Audio |
支持3.5mm音頻信號輸入、輸出 支持HDMI的內嵌數字音頻 |
|
|
音頻編碼 |
采樣率 |
8k，16k, 32k, 44.1k, 48k |
|
碼率 |
任意設置，建議 64k~256k bps |
|
|
編碼格式 |
AAC, PCMA, PCMU，MP3, MPEG2 |
|
|
視頻編碼 |
碼率控制 |
CBR、VBR、AVBR、FIXQP |
|
碼率范圍 |
16kbps~40Mbps |
|
|
編碼格式 |
H264，H265 |
|
|
網絡協議 |
傳輸協議 |
HTTP, HLS, RTSP, RTMP 推流，RTMP 拉流，UDP，單播、組播(Multicast) |
|
流轉發 |
支持遠端碼流解碼后二次轉發 |
