IDM融合通信移動指揮調度系統
關鍵詞：4G手持單兵、LTE單兵終端、自組網單兵設備、單兵智能終端、單兵移動終端、單兵視頻回傳
近年來，隨著科技化信息化的推進，為了滿足消防、公安、部隊等用戶實際移動指揮業務需求，我司推出了融合通信移動指揮調度系統，實現消防救災、自然災害救災、野外訓練、搶險等多種場所的融合應急指揮，實現業務融合共享、高效指揮。
本系統通過地面指揮中心系統、移動指揮中心系統、無線傳輸系統、前端智能單兵終端(包括IDM智能單兵手持大屏終端、IDM智能單兵PAD和IDM 智能單兵APP)等軟硬件組成，系統支持MESH COFDM自組網、4G LTE、無線網橋、衛星通信等多種通信組網方式，實現語音調度、視頻調度、音視頻調度、短信調度、GIS調度、北斗短報文通信、音視頻會商等多種調度功能，滿足多媒體應急指揮的要求。
系統支持MESH COFDM自組網、4G LTE、無線網橋、衛星通信等多種通信組網方式，如下分別為三種組網方式應用拓撲圖。
2.1 MESH COFDM自組網
本系統中業務流向設計為：前端智能單兵終端通過2.4G/5.8G無線MESH接入無人機或者車載MESH中繼電臺，最終接入地面指揮中心的IDM MCC融合調度機，從而將前端數據回傳至指揮中心，同時通過指揮中心的綜合調度網關實現與窄帶PDT系統及PSTN系統進行語音的融合互通，部署在指揮中心的調度臺可實現多媒體的指揮調度業務。
2.2 4G LTE組網
本系統中業務流向設計為：前端智能單兵終端通過4G LTE無線接入4G LTE移動互聯網/4G LTE專網，最終接入地面指揮中心的IDM MCC融合調度機，從而將前端數據回傳至指揮中心，同時通過指揮中心的綜合調度網關實現與窄帶PDT系統及PSTN系統進行語音的融合互通，部署在指揮中心的調度臺可實現多媒體的指揮調度業務。
本系統中業務流向設計為：前端智能單兵終端通過無線WIFI無線接入無人機或者車載無線網橋中繼，最終接入地面指揮中心的IDM MCC融合調度機，從而將前端數據回傳至指揮中心，同時通過指揮中心的綜合調度網關實現與窄帶PDT系統及PSTN系統進行語音的融合互通，部署在指揮中心的調度臺可實現多媒體的指揮調度業務。
前端人員通過配備IDM智能單兵手持大屏終端、前端IDM智能單兵PAD和IDM智能單兵APP實時上傳定位及移動軌跡、記錄并保存現場視音頻數據，同時可與指揮中心保持通話；指揮中心通過實時查看現場畫面并保存視頻，實現前端信息的有效上傳和指揮中心指令的快速下達，做到對現場情況的監督與記錄。
前線人員通過前端設備與指揮中心平臺進行雙向對講，便于匯報和指令的及時傳達、統一行動指揮；系統支持回聲抵消和噪聲抑制，避免了串音和雜音現象；具備高音質喇叭，在室外嘈雜的環境中，仍可保持高質量對講。
前端IDM智能單兵手持大屏終端、前端智能單兵終端(包括IDM智能單兵手持大屏終端、IDM智能單兵PAD和IDM 智能單兵APP)支持多種清晰度視頻信息（720P/1080P）采集，利用MESH自組網、4G LTE、無線網橋或者衛星通信等多種通信技術實現視頻回傳，便于指揮中心實時查看，掌握現場情況；在視頻查看的同時，可以保存視頻文件，并與終端設備ID號或人員信息綁定，便于后期查閱管理。
前端智能單兵終端(包括IDM智能單兵手持大屏終端、IDM智能單兵PAD和IDM 智能單兵APP)直接撥打通信錄中用戶進行音視頻通信。
也稱為視頻會商、視頻調度、音視頻對講等。用于視頻攝像頭、單兵終端、調度臺之間的視頻調度和會議；本地視頻可為單兵終端前后攝像頭、USB攝像頭或WIFI直連的攝像頭。
前線IDM智能單兵手持大屏終端、前端IDM智能單兵PAD和IDM智能單兵APP支持GPS/BD定位系統，記錄儀可以通過MESH自組網、4G LTE、無線網橋或者衛星通信實時的向后臺傳輸位置信息，在GIS 電子地圖上的實時顯示定位信息，選擇指定的終端還可以進行軌跡跟蹤，可以對人員更好地進行監管。
結合GIS一張圖、視頻回傳、語音通信，將資源整合進行可視化展示，助力指揮中心實現移動信息化和智能化，支持語音調度、視頻調度、音視頻調度、短信調度、GIS調度、北斗短報文通信、音視頻會商等多種調度功能，使決策更加及時、智能、高效。
3.8 GIS一張圖
在GIS地圖上進行可視化展示，包括人員基本信息、通話組信息、設備狀態、物聯網信息和重點區域等，對于視頻用戶還可在GIS界面直接查看當前的視頻監控畫面。管理人員可以在GIS上通過框選查看選中區域內所有資源類型，進行合理的任務分配與決策指令的下達。
3.9 IM即時通信
提供語音、文本、定位、圖片、圖像的群組通信；在音視頻界面上提供指令通知類文本交互顯示窗口；可以隨時切換到即時通信功能，實現位置、語音、文字、數值、圖片、短視頻等的收發。
用于接收中心端的文本短信指令，收到后需確認；
從服務器查詢相關文檔。
本系統單兵終端提供安卓APP版本，可以安裝在任何安卓操作系統終端上。

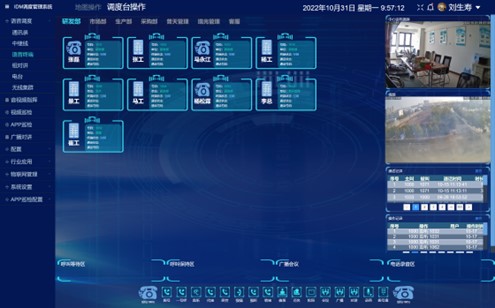

語音調度功能主要包括軟交換通信的所有基本通信和補充業務功能、常用調度功能、調度會議功能、錄音、短信、傳真、系統管理、調度員管理、其他相關功能等。操作臺支持對以下各類通信終端進行指揮調度，包括撥號、監聽、代接、保持、強插、強拆、轉接、夜服、點名、輪詢、會議、廣播、對講、閉鈴、錄音、監控接入、隊列、撥號盤呼叫等。

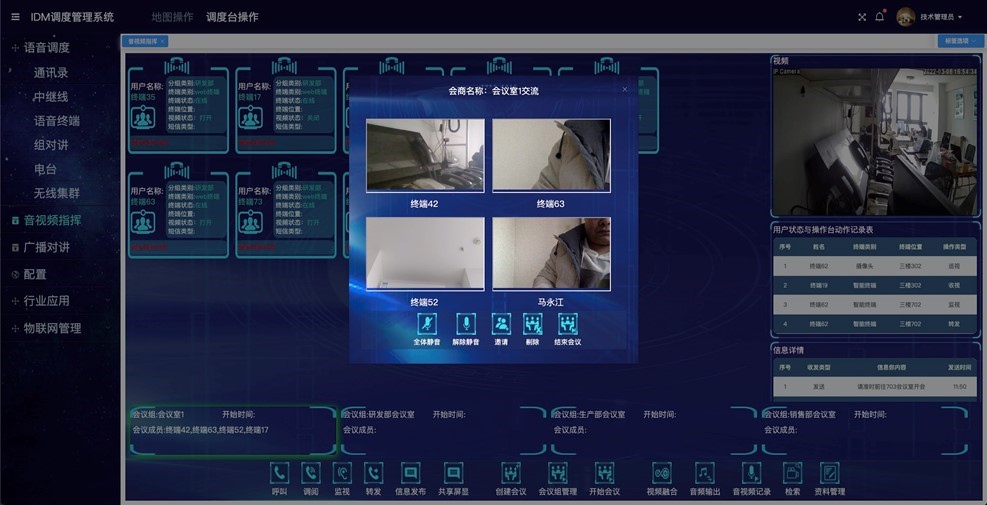

融合視頻調度模塊主要實現各類視頻源的接入，并通過視頻服務器實現對各類視頻源的轉碼、混碼、轉發等功能，接入的視頻源包括視頻監控系統、視頻會議系統、單兵系統、寬帶集群終端、可視話機等各類視頻源。

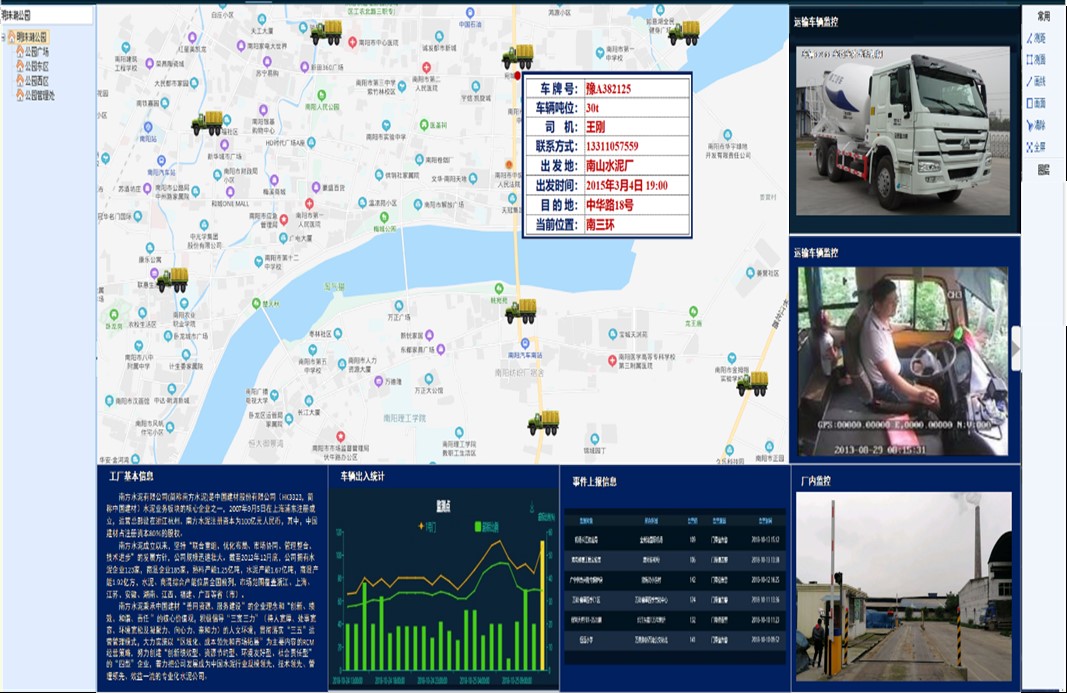

4.1.3 GIS調度功能
系統可與原有的GIS系統聯動，結合行業用戶指揮調度實際業務需要，充分利用GIS的直觀展示能力，基于地圖對各類多媒體資源和設備進行集中指揮、統一調控，將指揮人員最關心的區域地理信息、視頻監控點、定位信息等信息與綜合應急指揮平臺進行集成，方便指揮人員操作，實現語音調度、視頻監控查看等多媒體指揮調度，最大程度發揮綜合應急指揮平臺的作用，提高中心工作人員的工作效率。
可通過操作臺實現對移動終端對講呼叫，可實現對講搶權發言，并實時監控對講的狀態。
操作臺上可設定對個對講組，可通過操作臺實現對對講組的呼叫，對講組下的所有移動終端實現對講搶權發言。
移動終端主動將文字、圖片、視頻發送給操作臺，操作臺上可查看并下載。
通過操作臺可以實現將移動終端回傳的圖片、視頻圖像分發給其他的移動終端查看。
（5）視頻會議
可以通過移動終端的APP發起，安裝有APP單兵之間的視頻會議。
（6）視頻監控查看

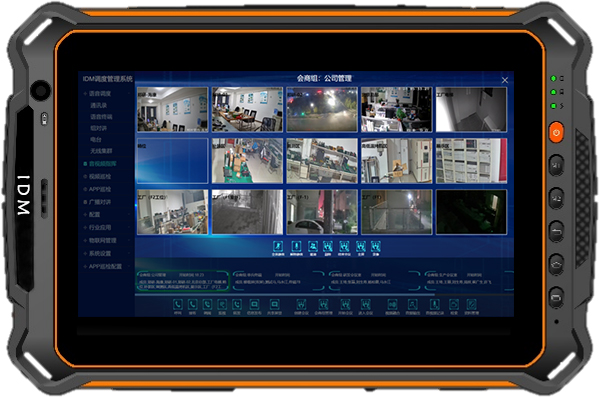

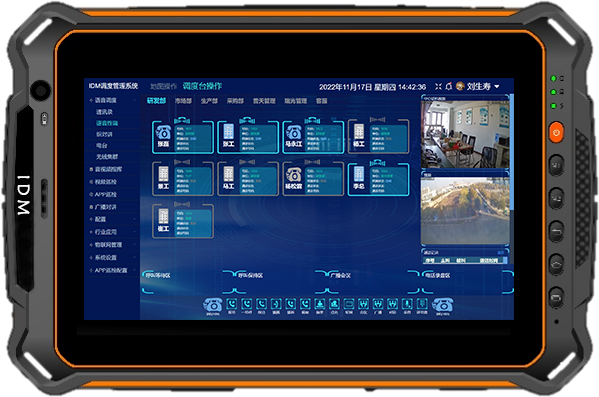

4.2 IDM智能單兵PAD
|
指標名稱 |
指標值 |
|
整機尺寸 |
237.5mm（高度）×157mm（寬度）×23mm（深度） |
|
整機重量 |
小于855g（含天線、標配電池） |
|
電池容量 |
8000mAH |
|
屏幕尺寸 |
8英寸 |
|
分辨率 |
1920×1200 |
|
觸摸屏 |
支持 |
|
前置攝像頭 |
500萬像素 |
|
后置攝像頭 |
1300萬像素 |
|
閃光燈 |
支持 |
|
CPU |
8核 2.0GHz |
|
內置存儲 |
3GB RAM+32GB FLASH |
|
揚聲器功率 |
2.5W ( 最大) |
|
耳機接口 |
3.5mm耳機插孔 |
|
24PIN接口 |
支持 |
|
USB |
Type-C 2.0（支持PTG） |
|
定位 |
GPS、北斗、GLONASS |
|
Wi-Fi |
支持2.4G和5G，IEEE802.11b/g/n |
|
藍牙 |
4.1 EDR |
|
公網工作頻段 |
l GSM：900/1800/1900 l UMTS： B1/B2/B8 l LTE： Band 1/2/3/4/5/7/8/20/26/28/38/39/40/41 |
|
SIM卡類型 |
支持硬SIM卡（雙插槽，MicroSIM卡） |
|
傳感器 |
光線傳感器、距離傳感器、陀螺儀、重力傳感器、地磁傳感器、氣壓計 |
4.3 IDM智能單兵手持大屏終端
總體采用傳統的對講外形設計風格，并結合行業用戶的實際業務場景進行了創新設計，緊湊設計、造型硬朗。
產品主要特點如下：
(1) 通信傳輸方式豐富，可選擇支持MESH COFDM、4G LTE、無線WIFI和衛星通信等多種方式；
(2) 性能卓越，滿足專業用戶需求
u 高清晰話音質量，采用雙MIC降噪， 能在強背景噪聲下正常工作
u 采用大功率揚聲器設計，在高噪音環境下收聽清晰的語音指令
(3) 業界領先的多媒體調度方案
u 一部終端即可完成點呼、組呼、短信彩信、視頻回傳、移動辦公等相關工作
u 支持最高1080P 30fps高清視頻傳輸、調度與分發，讓決策更有效
u 低照度、暗光條件下拍攝仍能保證圖片清晰，細節可見
u 支持外接攝像頭，藍牙PTT（Push To Talk）等多種配件，全方位配合行業應用
(4) 公專網支持更靈活。支持雙模，可以作為公網終端接入GSM（Global System for Mobile communication）、UMTS（Universal Mobile Telecommunications System）和LTE（Long Term Evolution）網絡
(5) 支持雙SIM卡公專網雙卡雙待（僅專網1.4G）。專網LTE+公網2G（語音、短信），雙卡雙待。
(6) 支持GPS（Global Positioning System）、北斗、GLONASS（Global Navigation Satellite System）聯合定位
u 三種方式聯合定位，穩定性、可靠性更高
(7) 國產8核CPU高端配置，運行速度更加流暢
u 高端配置國產8核CPU（Central Processing Unit），符合高端智能手機配置，多任務處理能力更強，在運行速度和功耗之間完美平衡
(8) 根據行業用戶需求定制，使用方便，堅實耐用，應對惡劣應用環境
u 5.5英寸觸摸屏，增加手持舒適度，重量更輕；
u IP68高防護等級。
|
指標名稱 |
指標值 |
|
整機尺寸 |
152.5mm（高度）×75.4mm（寬度）×12.5mm（深度） |
|
整機重量 |
小于198g（含天線、標配電池） |
|
電池容量 |
4200mAH |
|
屏幕尺寸 |
5.5英寸 |
|
分辨率 |
1920×1080 |
|
觸摸屏 |
支持 |
|
前置攝像頭 |
800萬像素 |
|
后置攝像頭 |
1300萬像素 |
|
閃光燈 |
支持 |
|
CPU |
8核 4x2.0GHz+4x1.5GHz |
|
內置存儲 |
3GB RAM+32GB FLASH |
|
外置存儲 |
MicroSD，最大支持128G |
|
揚聲器功率 |
2.5W ( 最大) |
|
定位 |
GPS、北斗、GLONASS |
|
Wi-Fi |
支持2.4G和5G，IEEE802.11b/g/n |
|
藍牙 |
4.1 EDR |
|
公網工作頻段 |
l GSM：900/1800/1900 l UMTS： B1/B2/B8 l LTE： Band 1/2/3/4/5/7/8/20/26/28/38/39/40/41 |
|
SIM卡類型 |
支持硬SIM卡（雙插槽，MicroSIM卡） |
|
傳感器 |
光線傳感器、距離傳感器、陀螺儀、重力傳感器、地磁傳感器、氣壓計 |
