隧道內燈光控制通信傳輸解決方案

1           需求分析

某隧道內燈光控制傳輸系統由控制計算機（監控管理軟件）、調光控制器、調光燈具、洞外亮度檢測裝置以及光纖傳輸系統等組成。

系統的洞外亮度檢測器將檢測到的隧道洞外亮度信號傳送至入口段調光控制器，再由其上傳至控制計算機，控制計算機對采集到的隧道洞外亮度進行邏輯運算后，得到當前需要的亮度等級然后下發調光命令至各調光控制器，由調光控制器將當前需要的亮度等級轉換為DC1～10V的直流模擬信號輸出，去控制LED燈上的電壓控制電流源（輸出電流可控型LED驅動電源），從而實現改變燈具亮度的功能。

控制計算機可放置在隧道監控室，通過光纖傳輸交換網和隧道現場的調光控制器進行數據交換，不同調光控制器之間通過地址進行區分。調光控制器和LED燈具之間采用DC1-10V模擬電壓方式實現調光。

控制計算機也可放置在道路監控中心，通過IP傳輸網連接到隧道光纖傳輸交換網中，和隧道現場的調光控制器進行數據交換。

2           方案設計

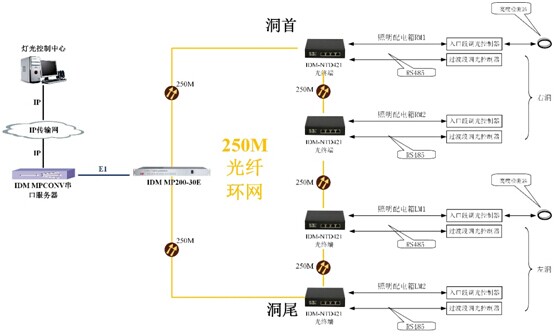

依據需求分析，系統設計方案如下：

該方案中主題傳輸采用250M光纖環網方式，在隧道監控室安裝綜合業務光纖復用設備IDM MP200-30E設備，在洞首、洞尾以及隧道中左右兩邊安裝若干臺接入型光傳輸設備IDM NTD421設備。

每個接入型光傳輸設備IDM NTD421可提供2路RS485接口，串行連接隧道中的多個調光控制器。在隧道監控室的綜合業務光纖復用設備IDM MP200-30E設備通過E1接口連接IDM MPCONV串口服務器，進而實現對隧道中所有RS485信號的匯聚功能。

串口服務器通過IP接口接入到燈光控制中心，連接控制計算機，通過燈光控制軟件實現對隧道燈光控制。

3           方案特點

1)         在此系統上選擇的設備，在組網上，具有組建鏈網，環網的能力。簡化電纜施工，并能夠在某處光纜中斷的情況下，自愈環網能夠保證業務的不間斷傳輸。

2)        中心端設備具有多路RS485業務匯集成一個IP端口的能力和將以太網業務進行匯集的能力。

3)        并能為后期在擴容后，能夠進行安防監控和應急通信提供相應接入手段。
