光纖接口類型
FC 圓形帶螺紋、ST 卡接式圓形、SC 卡接式方形、LC 類似于SC,但體形小一半、PC 微球面研磨拋光、APC 呈8°角并做微球面研磨拋光、MRTJ 方型,一頭是雙纖收發一體(多為3com上用)、光纖模塊:一般都支持熱插拔、GBIC 使用的光纖接口多為SC或ST型、SFP 小型封裝GBIC,使用光纖為L(zhǎng)C型使用的光纖、單模:L,波長1310;單模長距LH,波長1310,1550、多模:SM,波長850、SX/LH表示可以使用單�；蛘叨嗄９饫w。
常見的光纖跳線接口類型如下列圖所示：

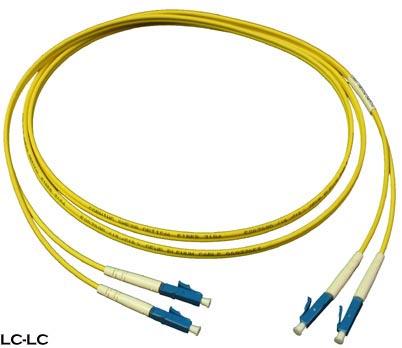

上面這個圖是LC到LC的，LC就是路由器常用的SFP，mini GBIC所插的線頭。

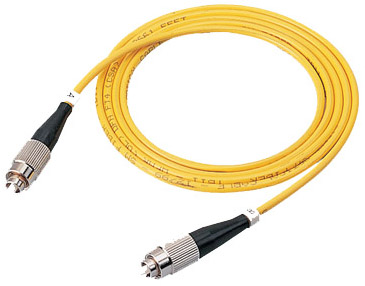

上面這個圖是FC到FC的，也是我們常用的光纖跳線之一。

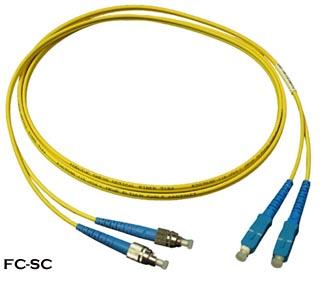

FC轉SC，FC一端插光纖步線架，SC一端就是catalyst也好，其他也好上面的GBIC所插線纜。
ST到FC，對于10Base-F連接來說，連接器通常是ST類型，另一端FC連的是光纖步線架。

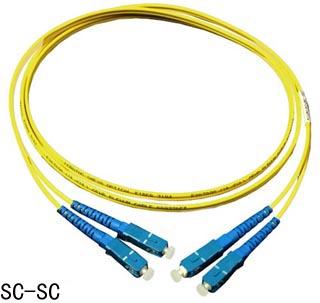

SC到SC兩頭都是GBIC的。

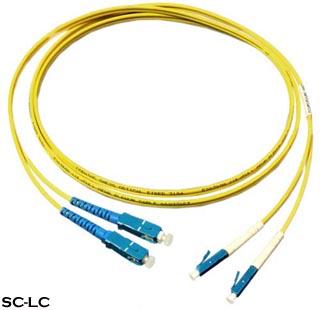

SC到LC，一頭GBIC,另一頭MINI-GBIC。
FC 圓型帶螺紋(配線架上用的最多)
ST 卡接式圓型
SC 卡接式方型(路由器交換機上用的最多)
PC 微球面研磨拋光
APC 呈8度角并做微球面研磨拋光
MT-RJ 方型,一頭雙纖收發一體( 華為8850上有用)
光纖模塊:一般都支持熱插拔,
GBIC Giga Bitrate Interface Converter, 使用的光纖接口多為SC或ST型
SFP 小型封裝GBIC,使用的光纖為L(zhǎng)C型
使用的光纖:
單模: L ,波長1310 單模長距LH 波長1310,1550
多模:SM 波長850
SX/LH表示可以使用單�；蚨嗄９饫w
在表示尾纖接頭的標注中，我們常能見到“FC/PC”，“SC/PC”等，其含義如下：
“/”前面部分表示尾纖的連接器型號
“SC”接頭是標準方型接頭，采用工程塑料，具有耐高溫，不容易氧化優點。傳輸設備側光接口一般用SC接頭。
“LC”接頭與SC接頭形狀相似，較SC接頭小一些。
“FC”接頭是金屬接頭，一般在ODF側采用，金屬接頭的可插拔次數比塑料要多。
連接器的品種信號較多，除了上面介紹的三種外，還有MTRJ、ST、MU等，
“/”后面表明光纖接頭截面工藝，即研磨方式。
“PC”在電信運營商的設備中應用得最為廣泛，其接頭截面是平的。
“UPC”的衰耗比“PC”要小，一般用于有特殊需求的設備，一些國外廠家ODF架內部跳纖用的就是FC/UPC，主要是為提高ODF設備自身的指標。
