1 需求分析
某省消防總隊要進行省、市和縣的語音應急通話網絡的建設，目前某某市有1個省總隊，11個市消防支隊、257個消防中隊。
目前省總隊和市支隊之間、市支隊和縣中隊之間都有已建的電信E1專網，本次項目要在已建的E1專網基礎上，投入語音系統設備，組建各級部門之間的應急通話系統，其主要設計需求如下：
1) 省總隊提供4路電話，可發出4路呼叫；
2) 省總隊提供44個模擬中繼，分別對應接入11個市支隊的電話；
3) 市支隊至每個中隊至少需要2路模擬中繼接入；
4) 全省支持內部電話交換，市支隊支持本地內部電話交換；各中隊也支持內部電 話交換；
5) 每個中隊有2路電話通過傳輸網在省總隊匯聚接入到PSTN網中；
6) 總隊和支隊中心設備需要主備兩條E1線路與數字調度機連接。

2 方案特點
本方案基于北京瑞光極遠數碼科技有限公司的SDH&PCM一體化系統進行設計。主要由IDM MSAP-CP匯聚型多業務接入平臺、IDM系列綜合業務接入設備和網絡管理系統等設備組成。
該方案具備以下特點：
1) 全系統語音采用TDM方式接入和傳輸，具有很高的安全性和可靠性，尤其對于公安、消防等對系統安全要求很高的用戶單位而言，至關重要；
2) TDM方式實現語音接入具有實時性高，延時小的特點，能夠及時響應公安、消防等單位重大事件中的語音通話要求；
3) MSAP-CP匯聚型設備提供了支持信令處理的大容量交叉矩陣，支持No.7、No.1、PRI和V5.2信令的數字中繼方式和FXO模擬中繼方式，支持4096*4096的64K時隙無阻塞交叉連接，可與本地的交換系統互聯；
4) 同時通過MSAP-CP的信令網關盤可實現對各系統獨立號段的劃分；
5) 支持本地內部電話的交換。

總體網絡拓?fù)淙缦聢D1所示。

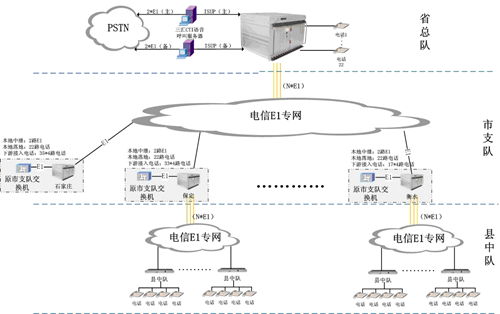

圖1語音通信系統網絡總體拓?fù)鋱D

市語音接入設計

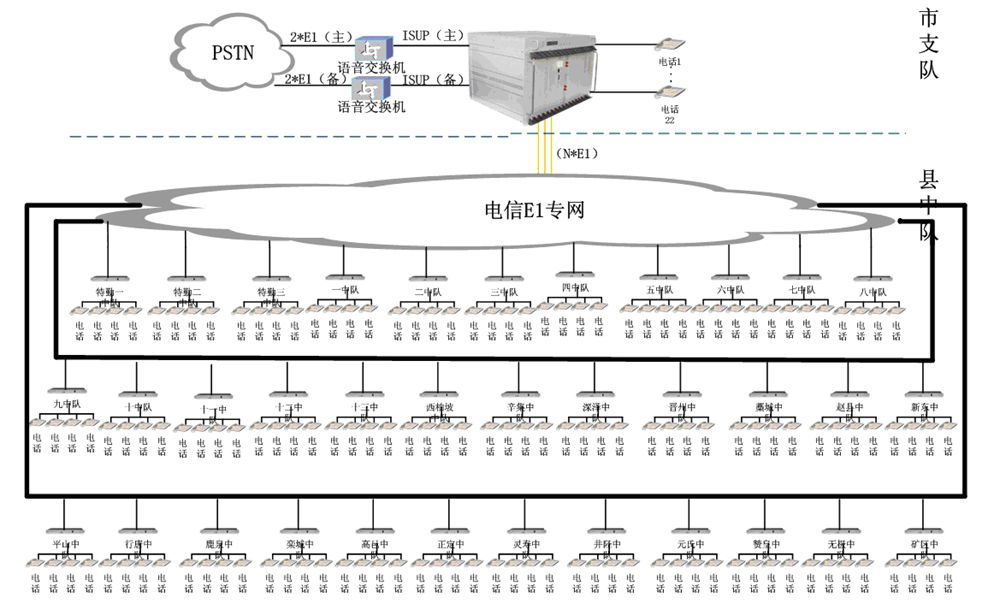

圖2 市語音接入設計方案圖
